车载定位器BV49S用户手册
产品简介
BV49S是一款小尺寸、纯4G Cat.1车载定位终端，它支持9~90V宽电压输入范围，可广泛用于汽车、摩托车、电动车等车辆位置的监管;内置GPS陶瓷天线，具备良好的搜星能力，信号接收能力强，定位精准;提供TTL(选配)接口支持;可支持4G网络接入。EV49S采用黑色外观，方便隐藏，适用于汽车风控行业，车辆监管防盗等行业，产品支持时实定位，行程轨迹、自动布防撤防，远程断油电控制等功能。
产品配置清单
|
主机 |
1 |
台 |
|
|
合格证 |
1 |
张 |
|
|
电源线 |
1 |
条 |
|
|
继电器 |
1 |
个 |
选配 |

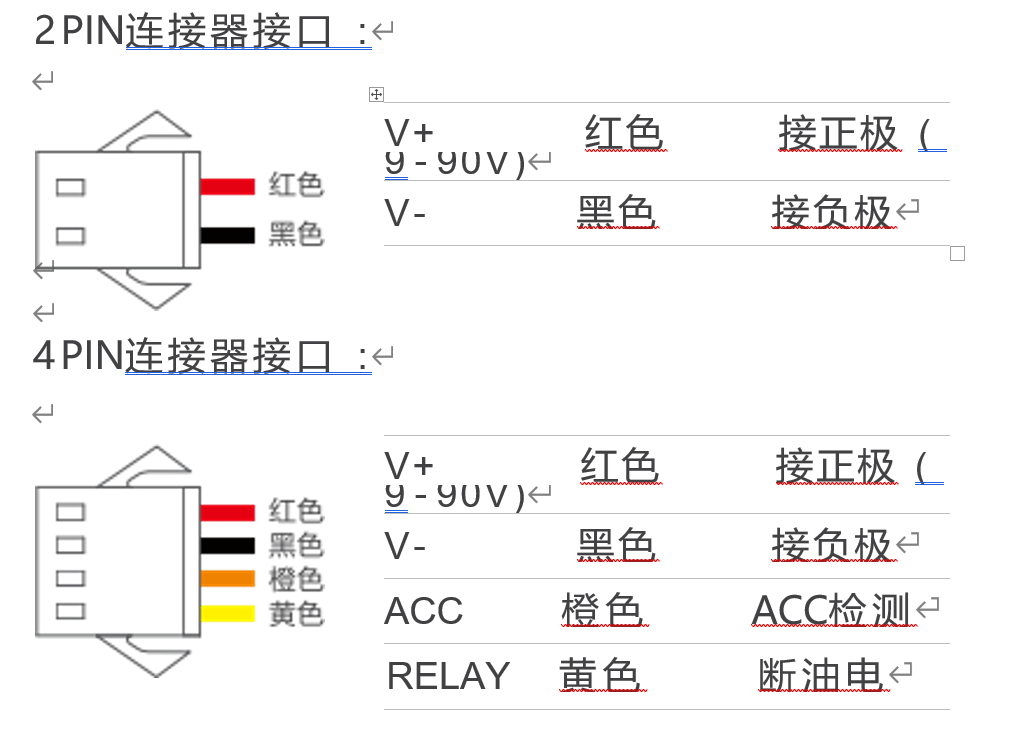

产品接口定义
2PIN连接器接口 :
|
V+ 红色 接正极 ( 9 - 90V) |
|
V- 黑色 接负极 |
4PIN连接器接口 :
|
V+ 红色 接正极 ( 9 - 90V) |
|
V- 黑色 接负极 |
|
ACC 橙色 ACC检测 |
|
RELAY 黄色 断油电 |

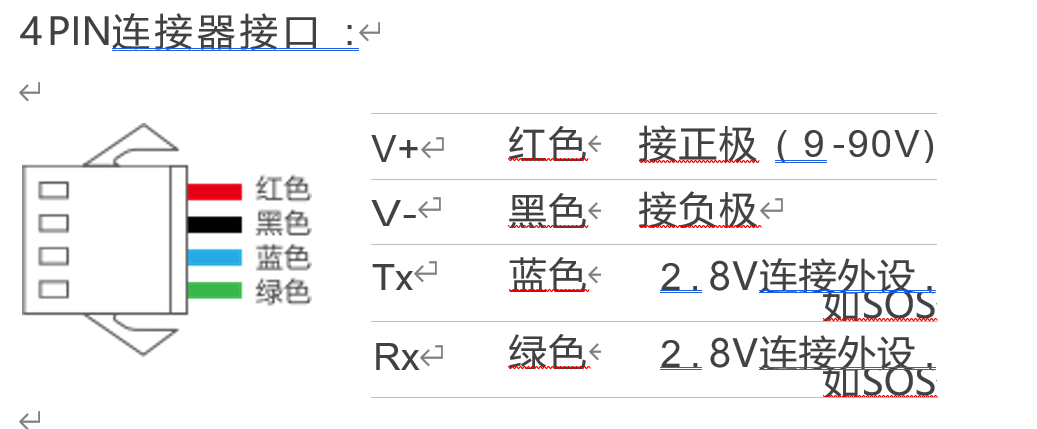

4PIN连接器接口 :
|
V+ |
红色 |
接正极 ( 9 -90V) |
|
V- |
黑色 |
接负极 |
|
Tx |
蓝色 |
2 . 8V连接外设 , 如SOS |
|
Rx |
绿色 |
2 . 8V连接外设 , 如SOS |

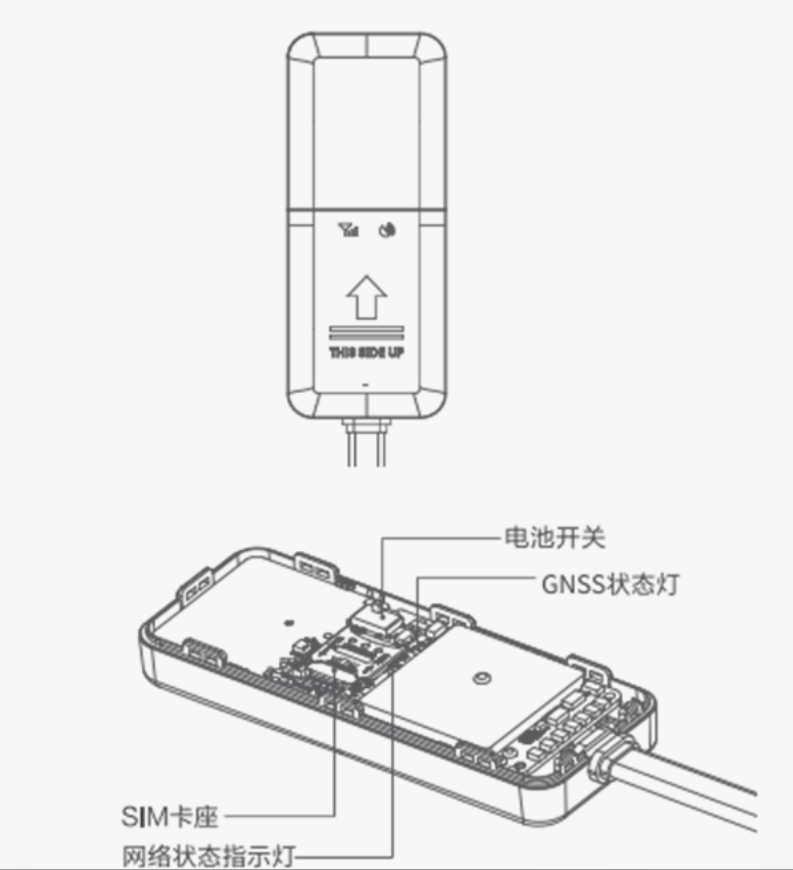

快闪(亮0 . 3S,暗0 . 3S) GNSS信号搜索中
|
长亮 |
GNSS已定位 |
|
|
不亮 |
GNSS休眠或未工作 |
|
|
网络状态指示 (绿灯) |
||
|
快闪 (亮0 .3S, 暗0 .3S ) |
网络初始化 |
|
|
慢闪 (亮1S, 暗3S ) |
网络接收信号正常 |
|
|
长亮 |
网络上线 |
|
|
不亮 |
未收到GSM信号或未插SIM卡 |
|
|
外电状态显示 |
||
|
蓝灯绿灯长亮3S |
插拔外电电源 |
|
设备正常工作一段时间 , 2颗LED灯会自行全部熄灭 , 重新插拔外电电源可以再次激活LED灯一段时间 , 也可以发送指令使LED灯一直工作 。
产品规格
网络通讯规格
|
通信制式 |
4G |
|
通信频段 |
FDD : B1/B3/B5/B8 TDD : B34/B38/B39/B40/B41 |
|
最大输出功率 |
LTE-TDD : class3(23dBm+1/-3dB) LTE-FDD : class3(23dBm+ -2dB) |
|
接收灵敏度 |
TD-LTE : |
GNSS规格
|
频率 |
BDS B1 , 1561 . 098MHz; GPS L1 , 1575 .42MHz |
|
通道数 |
64 |
|
天线规格 |
25mm*25mm*2mm |
捕获灵敏度 - 148dBm
|
定位时间 |
平均热启动 : ≤ 2sec(open sky) 平均冷启动 : ≤ 28sec(open sky) |
|
整机规格 |
|
|
天线 |
内置GPS陶瓷天线 |
|
指示灯 |
GPS(蓝色) , 网络(绿色) |
|
电池 |
60mAh/3 . 7v工业级锂聚合物电池 |
|
工作电压 |
9 - 90VDC |
|
待机电流 |
|
|
机身颜色 |
黑色 |
|
机身尺寸 |
80mm*31 mm* 13 . 6mm |
|
重量 |
约28g |
|
工作温度 |
-20℃ 至 +70℃ |
|
接口 |
标配四线版: P+ P- ACC Relay用于电源接入 、ACC检测 、断油电功能 选配二线版: P+ P- 串口四线版: P+ P- TX RX用于电源接入及与外接设备的串口通讯 , RX TX可改SOS接口 , 用于SOS报警开关的接入 , 实现SOS报警功能 |
产品安装

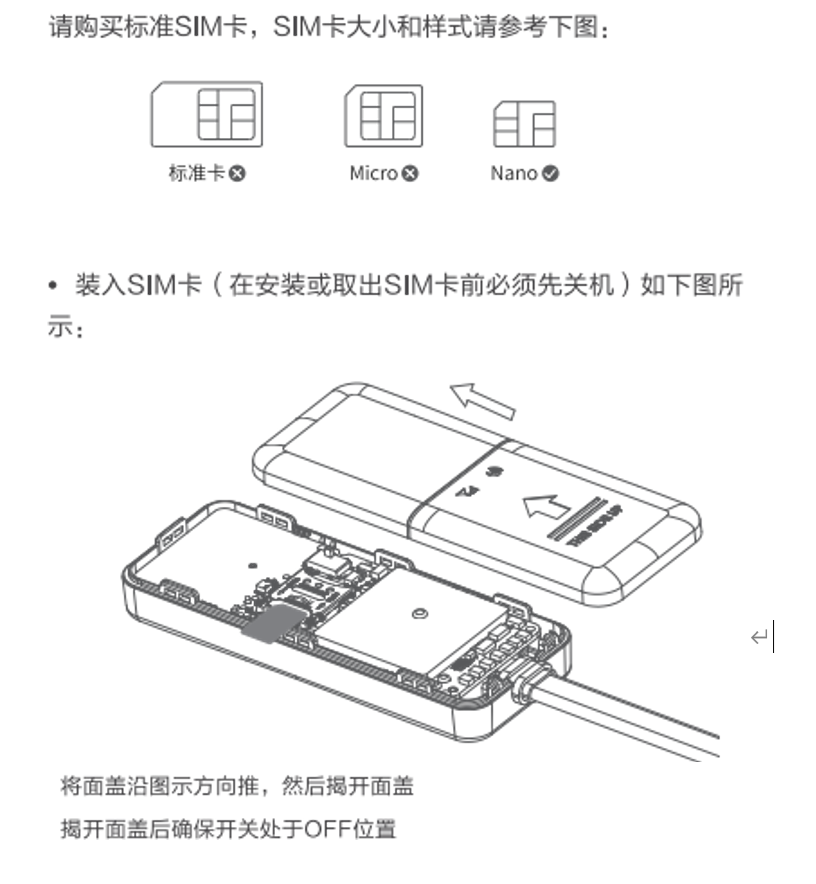

终端4G卡不可装反;终端SIM卡需要开通移动数据通讯业务;请确保终端SIM卡资费充足。装卸SIM卡前，一定先要断开外部电源并且备用电池开关要拨至OFF位置!

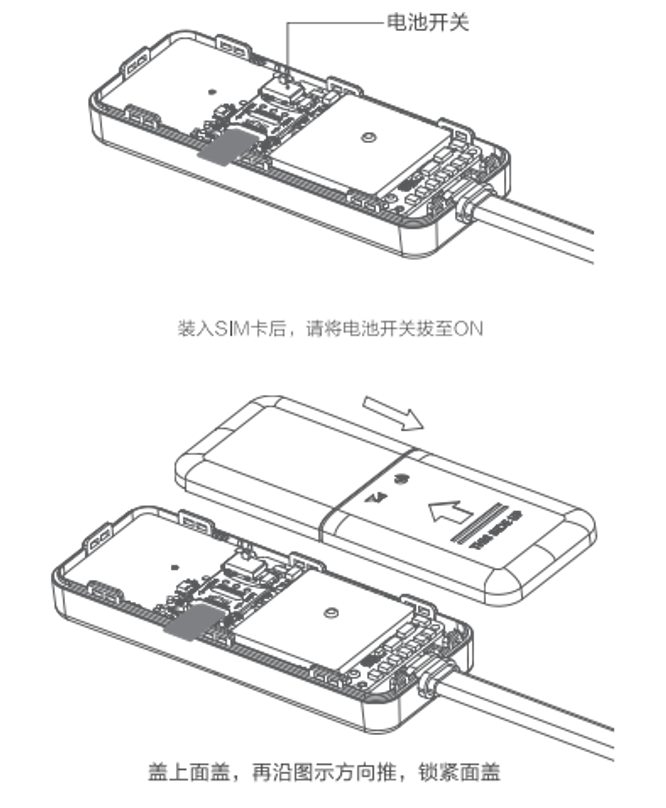

安装好SIM卡后，将电池开关拔至ON位置，合上SIM卡盖，准备安装
设备。
断电报警 设备断电或终端连接线被剪断时触发断电报警
|
|
拆除报警 |
设备被拆除时触发报警 |
|
|
外部电源 低电报警 |
当检测到外部电源电压低于设定阀值时 , 终端将触发外部电源低电报警 |
|
|
内置电池 低电报警 |
当终端检测到终端内置电池电压低于设定阀值时 , 终端将触发内置电池低电报警 |
|
|
电子围栏 |
在指定平台上设定好围栏区域并选定报警的条件后 , 当终端进出该区域时 , 按报警的条件作相应的进出报警提醒到服务平台 |
|
|
超速报警 |
通过平台或短信方式设定车辆限速阀值 , 当车辆在设置时间内的行驶速度大于该速度阀值时 , 则触发超速报警 |
|
":" |
震动报警 |
车辆在熄火静止状态下 , 检测到车辆震动 , 触发震动报警 |

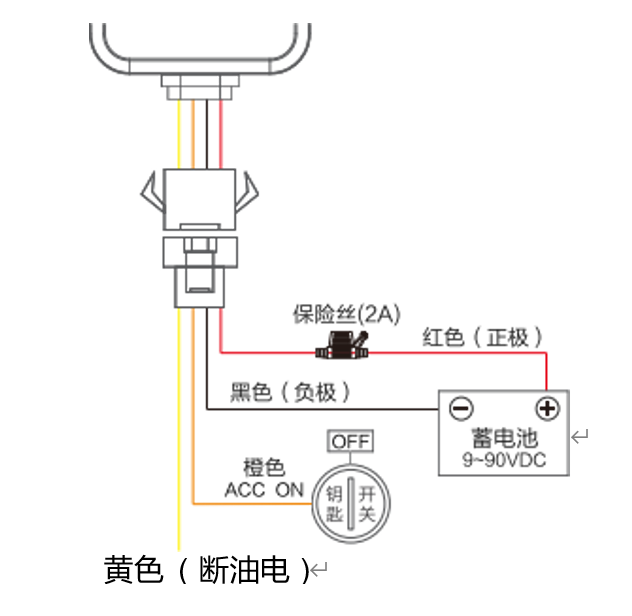

摩托车/电动车接线示意图
• 用万用表找出电池正极和负极电源线;
• 用万用表找出ACC线 , 判断方法 : 万用表黑笔接负极 , 万用表红笔接车机中线 , 当测量到车辆钥匙在OFF状态时 , 电压为0V , 车辆钥匙在ON状态时 , 电压为车辆供电电压时 , 万用表红笔所连接的线即为ACC线;
终端配置电源线红线 (正极 ) 和接摩托车电池正极; • 如上图所示插入连接器 。
黄色 ( 断油电 )

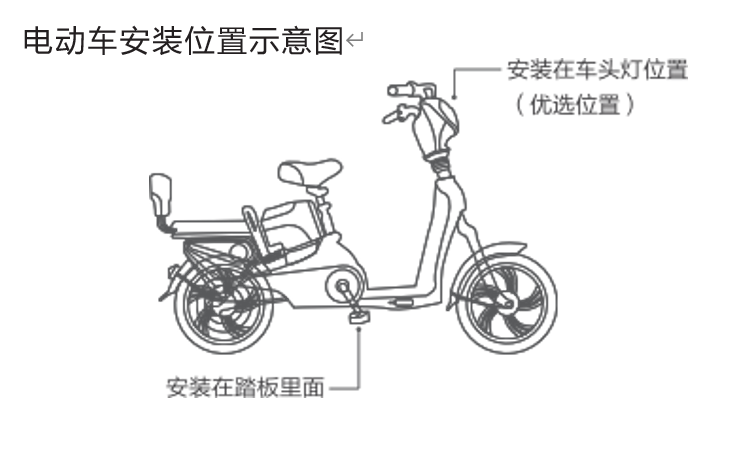

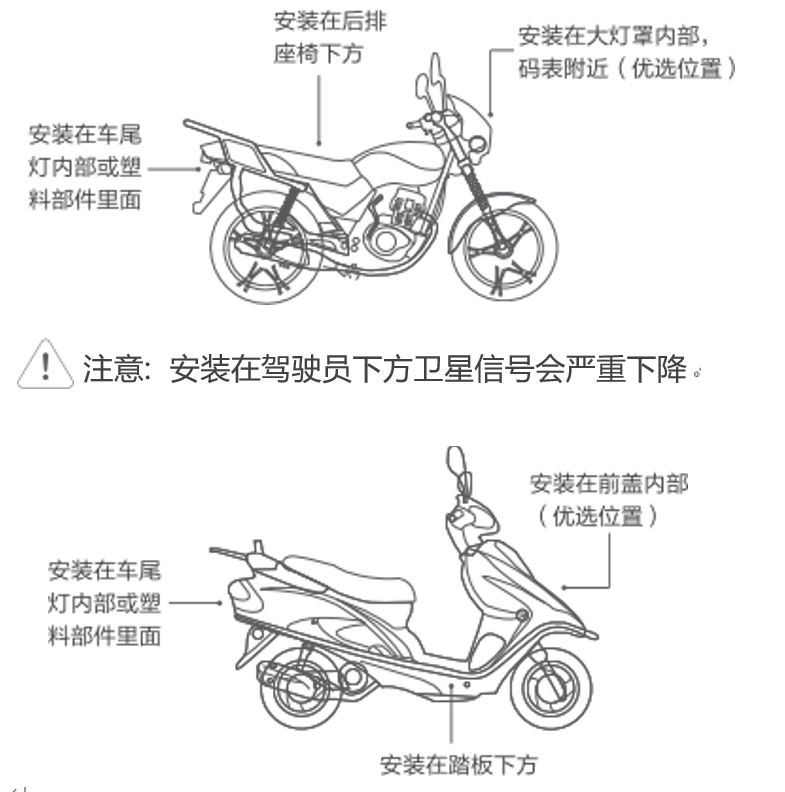

电动车安装位置示意图
摩托车安装位置示意图
注意: 安装在驾驶员下方卫星信号会严重下降

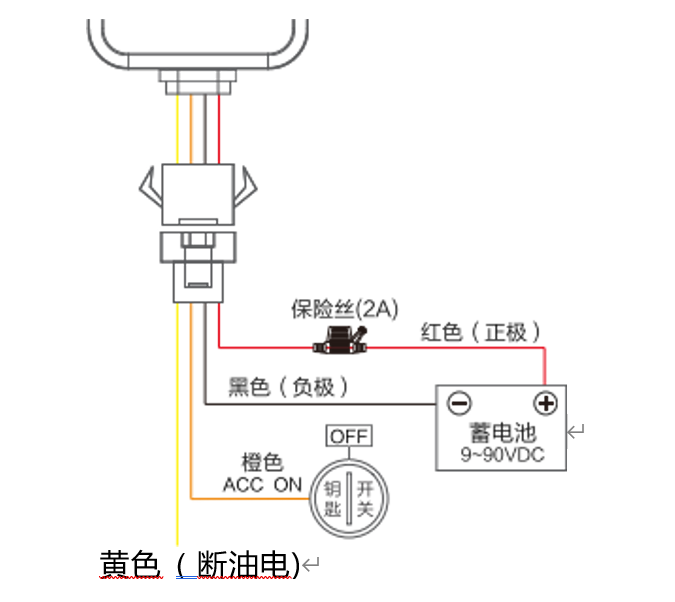

汽车接线示意图
用万用表找出电池正极和负极电源线;
• 用万用表找出ACC线 , 判断方法 : 万用表黑笔接负极 , 万用表红笔接车机中线 , 当测量到车辆钥匙在OFF状态时 , 电压为0V , 车辆钥匙在ON状态时 , 电压为车辆供电电压时 , 万用表红笔所连接的线即为ACC线;
终端配置电源线红线 ( 正极) 接汽车电池正极;
下图所示插入连接器 。
黄色 ( 断油电)
· 须选配厂商指定配件。
本设备标准供电为9 - 90V请选择原厂电源线 , 安装时请勿将正负极线接反 。
终端安装说明
本终端是高科技卫星定位产品 , 建议您选择经销商和指定专业单位和人员进行安装与调试来进行操作确保安装调试方法正确 。
具体安装示意图如下图所示:

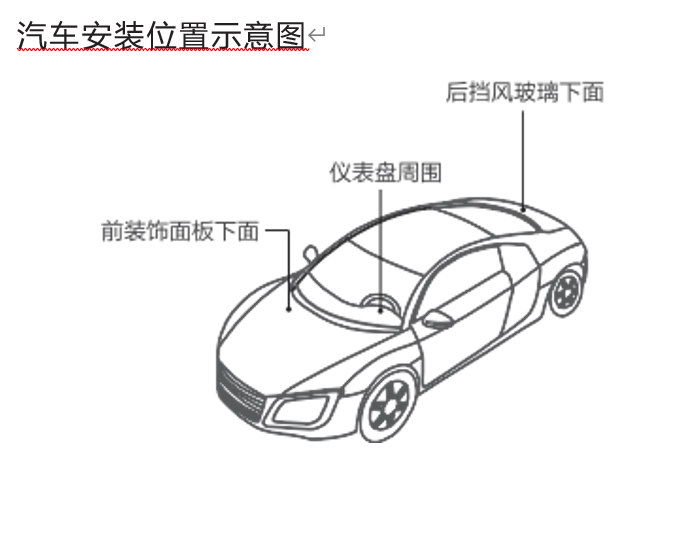

汽车安装位置示意图
产品安装要正面朝上对天空;
· 如挡风玻璃粘贴有金属隔热层或加热层 , 将降低卫星信号强度接收 , 可能造成卫星难以定位 , 请更换终端安装位置。
电池安全性
• 请使用您的终端原厂所规定的电池 。使用其它任何配件将使所有保修服务变为无效 。若使用非原厂配件从而导致终端损坏 , 制造商不承担任何保修责任。
请勿让金属物件造成电池接触器短路。
• 请勿弯折或强行打开电池。
请勿将电池浸泡在水里或放在火中 。
电池必须在接近室温下进行充电 。如果温度低于摄氏0度或高于摄氏45度 , 电池将可能无法充电。
禁止使用外观变形 、变色 、漏液或外包装已破损之电池。 • 禁止分解改造电池 。
常见故障排除
当操作终端出现如下故障时 , 请参阅如下故障排除方案 , 如果您仍不能解决故障问题 , 请与您销售商或服务商联系!
|
常见故障 |
故障描述 |
解决方法 |
|
定位信号不好 |
在接收不良的地方使用终端 ,如高楼底下或地下室等 , 无法有效接收到卫星电波。 |
在信号良好的地方使用终端 |
|
终端摆放正面朝下或上方有金属物质层遮挡 , 无法接收卫星电波 。 |
请摆放正确方向或更换安装位置 |
|
|
无法开机 |
电池电量低 |
接上外电 , 给电池充电 |
|
保险丝熔断 |
联系经销商更换同规格型号保险丝 |
|
|
无法连接网络 |
SIM卡没装好 |
检测SIM卡 , 重新安装 |
|
SIM卡金属面有污物 |
请用干净的布擦试 |
|
|
SIM卡损坏或无效 |
请更换有效SIM卡 |
|
|
超出移动网络通讯服务区域 |
请移到网络服务供应商服务区域 |
|
|
信号弱 |
请移信号强的地方重试 |
|
|
|
接触不良 |
请检测终端电源线是否接好 |
|
无法充电查不到位置信息 |
SIM卡没开通移动数据通讯业务 |
请联系网络服务供应商开通移动数据业务 |
|
SIM卡欠费 |
充值费用 |
|
|
发送指令不回复 |
请确保终端能正常连接网络并且开通终端SIM卡短信功能 |
终端售后保修条款
特别说明
若本产品日后有任何技术变更 , 恕不另行通知 。产品外观 、颜色如有改动 , 以实物为准。
保修卡只适用于下述所列IME号机子的三包服务。
请妥善保管此保修卡 , 保修时请出示此卡及原购买单据。
保修条例
自购买之日起 , 非人为损坏故障享受两年保修(一年包换)服务。属于下列情况之一的 , 不在保修范围 , 但可付费维修。
超过保修期限;
无 "保修服务卡" 凭证或缺失有效票据;
终端及配件已经超过保修有效期的情况;
未经授权的维修 、碰撞 、进液 、事故 、改动 、输入电压不正确的所造成的产品质量问题 , 或撕毁 、涂改标贴 、终端IME
号 、防伪标记;
未按产品说明书要求,错误安装或使用造成的损坏;
因火灾 、水灾 、雷击等不可抗力造成的损坏;
保修凭证与产品型号不符或保修凭证被涂改;
因不可抗力造成的损坏 。
车载定位终端类: 2016年01月01 日起出货的成品机 , 2年保修 , 1年包换。具体规定为 :
· 开箱不良 (未安装使用 ) , 包换整机 ( 带包装盒及配件) ;
· 在1年范围内安装使用后出现不良的 , 按如下分2种情况处理:
壳料完好不影响使用的 , 只更换主板;
壳料不良影响使用的 , 更换壳料和主板 ( 人为损坏的不予更换壳料 ) ; · 使用1年以上2年以下出现不良故障的给予免费维修;
声明：设备禁止用于非法用途。
