BGS30电子工牌操作说明
S30智能工牌产品说明书
1 产品介绍
1.1 产品描述
S30 系列智能工牌是一款功能强大的可佩戴定位设备，专为人员管理而设计。它广泛应用于考勤签到、人流监控等场景，为管理和监控提供了便利。其具备有室外BDS+GPS+ Galileo+ GLONASS+QZSS联合差分定位+室内蓝牙定位融合+WIFI scan 定位+室内 UWB 定位融合等多重辅助定位选择，保证室内外场景无缝切换，确保人员在室内外的定位的精准无误。
在室内环境中，S30 系列智能工牌采用了基于 WIFI scan 的定位技术，通过对 WiFi 信号的接收和解析，实现了对人员和物品的精准定位。同时，该系统还采用了基于蓝牙信标的定位技术，利用蓝牙信号的传输特性，进一步提高了定位精度。
在室外环境中，S30 系列智能工牌采用了基于 BDS+GPS+Galileo+GLONASS+QZSS 卫星定位系统的定位技术，可以实现对人员和物品的全球范围定位。同时，该系统还采用了基于基站定位技术的辅助定位方式，通过与基站的通信和交互，进一步提高了定位精度和可靠性。

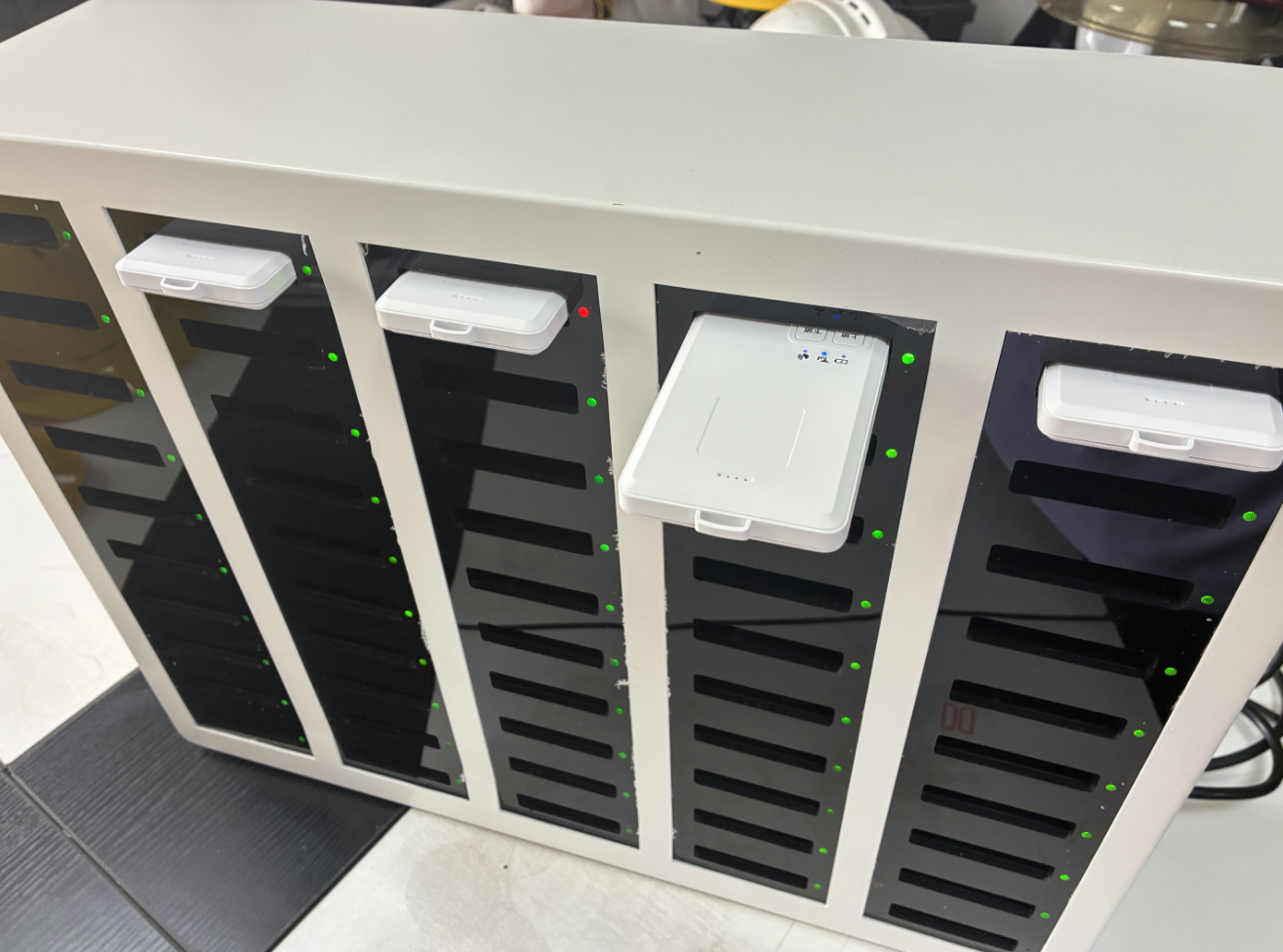

1.2 产品图片
1.3 产品特点
l 室内外融合多重辅助定位
室外 BDS+GPS+Galileo+GLONASS+QZSS 联合差分定位+室内蓝牙定位融合+WIFI scan 定位+室内 UWB 定位融合等多重辅助定位选择，室内外场景无缝切换
l4G-CAT1 全网通
支持 4G 全网通 电信/移动/联通 信号覆盖
l 语音播报
支持 TTS 语音播报，平台可直接向工卡下发语音指令
l短信功能配置
持短信功能配置功能，实现短信进行设备维护
l 持久续航能力
配备大容量可充电电池，可提供更加持久的续航能力
l 一键 SOS 求救
支持一键 SOS 求救，向预设号码进行紧急呼救，保证人员的人身安全
l JT808 协议，双 JT808 位置上报
支持 JT808 协议，实现定位结果上传和状态数据上传
2 技术参数
|
分类 |
名称 |
描述 |
|
物理特征 |
外形尺寸 |
106.8*61.9*12mm |
|
定位功能 |
室外定位 |
BDS+GPS+Galileo+GLONASS+QZSS 联合差分定位（可选支持 RTK 厘米级定位） |
|
单点定位：1.5m CEP(水平) |
||
|
RTK 定位：1.0cm+1ppm CEP(水平) |
||
|
室内蓝牙定位(选配) |
BLE5.1,支持蓝牙扫描（scan）/蓝牙广播通信，室内蓝牙定位精度 3~5m |
|
|
WIFI scan 定位(选配) |
2.4GHz，定位精度 5~10m |
|
|
UWB 定位(选配) |
标准 IEEE802.15.4-2011（UWB），3.5 GHz ~ 6.5 GHz,测距精度≤10cm，定位精度≤30cm |
|
|
通信功能 |
支持 4G |
4G 全网通 |
|
通信频段 |
LTE-FDD：B1/B3/B5/B8 |
|
|
LTE-TDD：B34/B38/B39/B40/B41 |
||
|
人机交互 |
按键 |
开机键，SOS 键，上班键，下班键 |
|
状态指示灯 |
红色-电源/蓝色-定位/绿色-4G 网络 |
|
|
外部接口 |
充电触点 |
1 组磁吸充电，可用于充电柜充电 |
|
SIM 卡槽 |
NANO-SIM 卡槽（可拆卸） |
|
|
喇叭 |
1 个喇叭 |
|
|
麦克风(选配) |
1 个麦克风（对讲功能可选配置） |
|
|
电气特征 |
电池容量 |
2000mAH |
|
充电方式 |
支持磁吸触点充电，支持充电柜充电 |
|
|
充电要求 |
DC5V@1A |
|
|
工作环境 |
工作温度 |
-20℃~60℃ |
|
存储温度 |
-20℃~65℃ |
|
|
防水等级 |
IP65 |
|
|
其他功能 |
支持 Ntrip 协议 |
支持标准 Ntrip 协议，通过 CORS 差分服务，实现高精度定位度定位 |
|
支持 JT808 协议 |
支持 JT808 协议，实现定位结果上传和状态数据上传 |
|
|
G-sensor 传感器 |
支持 G-sensor 传感器，自动识别静止状态使设备休眠 |
|
|
TTS 语音功能 |
支持 TTS 语音功能，平台可直接向工牌下发语音指令 |
|
|
短信功能配置 |
支持短信功能配置，实现短信进行设备维护 |
|
|
语音对讲功能（选配） |
支持语音对讲功能，实现人机交互功能 |
3 外形尺寸
|
参数 |
典型值 |
单位 |
|
外壳长度 |
106.8 |
毫米 |
|
外壳宽度 |
61.9 |
毫米 |
|
外壳高度 |
12 |
毫米 |
|
注：误差±2mm |
||
4 软件功能
1) 按键定义：
开机键：长按 3 秒，开机，语音播报“设备开机”；
开机状态下，长按 3 秒，关机，语音播报“设备即将关机”；
SOS 键：长按 3 秒 SOS 求救（120s 后被动断开\长按 2S 后主动断开）；
上班键：长按 1 秒上班打卡（可自定义）；
下班键：长按 1 秒下班打卡（可自定义） ；
2) G-sensor 震动检测：
检测到有震动：默认平台上报频率为 30s 一次（时间可以根据平台修改）；
检测到无震动：3 分钟报一次心跳包，且 10 分钟报一次静止前的位置信息（默认关闭）；
3) 低电量报警：
电池电量低于 20%：向平台上报低电报警；语音播报电池电量低于 20%;播报三
次，时间间隔 30 秒；
电池电量低于 10%：再次向平台上报低点报警；语音播报电池电量低于 10%;播报三次，时间间隔 10 秒；
4) 一键 sos 报警：长按 SOS 键，向平台上传报警；
5) TTS 语音播报（选配）：后台下发文字，主动播报，自定义按按键播报。
6) 其他功能：电子围栏、轨迹回放、静默报警、登高报警（选配）等功能；
5指示灯说明
|
指示灯 |
工作状态 |
LED 状态 |
|
电源指示灯 红色 |
充电状态 |
红色灯长亮 |
|
充满电 |
红色灯灭 |
|
|
电量低于 20% |
3 秒闪烁一下 |
|
|
电量低于 10% |
1 秒闪烁一下 |
|
|
定位指示灯绿色 |
不定位或休眠 |
绿灯不亮 |
|
单点定位 |
3 秒闪烁一次 |
|
|
浮点解 |
1 秒闪烁一次 |
|
|
固定解 |
常亮 |
|
|
网络指示灯 蓝色 |
4G 未注网 |
慢闪，2 秒/次 |
|
连接平台正常 |
快闪，1 秒/次 |
|
|
未检测到 SIM 卡 |
灯长灭 |
短信时间间隔指令：usr:simple,pwd:123456,PARA:WORK2_PERIOD,2,7200,END IP切换短信指令：usr:simple,pwd:123456,PARA:MAIN_IP,61.191.27.18 ,6070,END
串口工具指令：时间间隔指令：PARA:WORK2_PERIOD,2,7200,END （ 单位秒：2表示运动情况下时间间隔 7200是静止情况上报间隔 单位秒） IP切换指令：PARA:MAIN_IP,61.191.27.18 ,6070,END
