融合通信系统构架详解~执法记录仪+公网对讲+IP电话PBX交换-语音网关

发布时间: 2021-12-09 21:09:19

1. 目前有哪些对讲机系统？

1-1 模拟对讲机系统

采用模拟通讯技术的对讲机系统，常见的如社区安保人员、园区工作人员、施工工地工作人员所使用的对讲机。

1-2 数字对讲机系统

采用数字通讯技术的对讲机系统，常见的如社区安保人员、园区工作人员、施工工地工作人员所使用的对讲机。

1-3 公网对讲机系统

采用网络通讯技术的对讲机系统，常见的如出租车、交警、物流等行业所使用的对讲机。

2. 融合通信调度系统SPLINK如何实现对接？

2-1 模拟对讲机系统

（1）客户需求

一般情况下，是客户希望将原有模拟对讲机系统利旧，实现和新部署的融合通信调度系统SPLINK进行对接，实现智能移动单兵和模拟对讲机进行半双工语音对讲。

（2）需求分析

若要实现互通，需要解决3个问题，即：音频输入、音频输出和PTT控制。针对模拟对讲机系统，其特性是一通百通，也就是说和其中一个对讲机互通后，就相当于和整个模拟对讲群组互通了。对于融合通信调度系统SPLINK系统来说，其有自有的PTT通信协议。

为了使得双方互通，那就需要一个中间翻译设备，将两套不同制式的系统对接实现互通。这个中间设备暂定名称为“对讲接入网关”。

（3）对接方案

（4）注意事项

由于对讲接入网关和模拟对讲系统中的一台对讲机（或车台）进行对接，涉及到制作连接线缆，所以需要提前摸清并提供如下材料，包括：模拟对讲机（或车台）的型号、设备照片、设备耳机接口照片。

说明：一般模拟对讲机的接口分为K头和M头，当然也有个别品牌的接口是私有定义。涉及到私有定义的接口，就需要协调对讲机厂家提供对应的接口定义图才能制作连接线缆。有时，不能提供接口定义图的情况，需要提供该对讲机厂家的原厂耳机。

2-2 数字对讲机系统

需求及对接方案同【2-1】

2-3 公网对讲机系统

需求及对接方案同【2-1】

3. 对接后，使用效果是什么样子的？

3-1 调度台软件可以和模拟对讲机系统进行半双工语音对讲

3-2 智能移动单兵可以和模拟对讲机系统进行半双工语音对讲

4. 常见问题总结

4-1 厂区在实际使用过程中，不同部门使用的模拟对讲机频段不同，怎么进行互联？

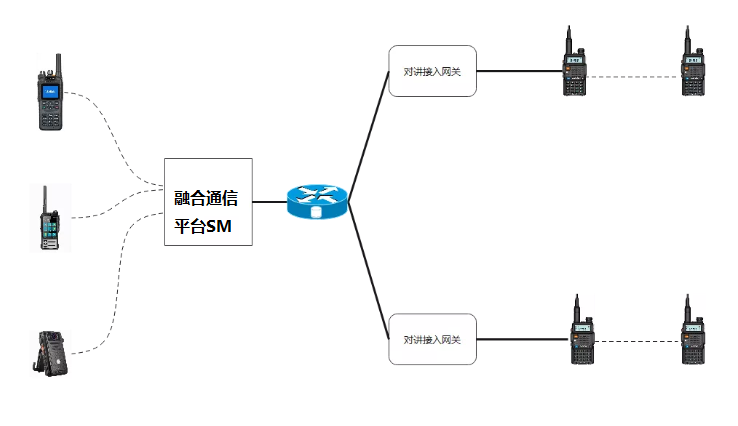

答：每个频段配置一台对讲接入网关，其拓扑图如下。

4-2 A地有套模拟对讲系统，B地有套模拟对讲系统，A地距离B地很远，怎么实现A地对讲机和B地对讲机互通？

答：A地部署一台对讲接入网关，对讲网关接入互联网；B地部署一台对讲网关，对讲网关接入互联网。对讲接入网关统一接入融合通信调度系统SPLINK，就可以实现A地对讲机和B地对讲机的互联互通，进行远距离的半双工语音对讲。其拓扑图如下。

4-3 对讲机厂家不提供接口定义怎么办?

答：第一种办法，购买该对讲机厂家的原厂对讲耳机，基于耳机线进行改造连接线缆；
