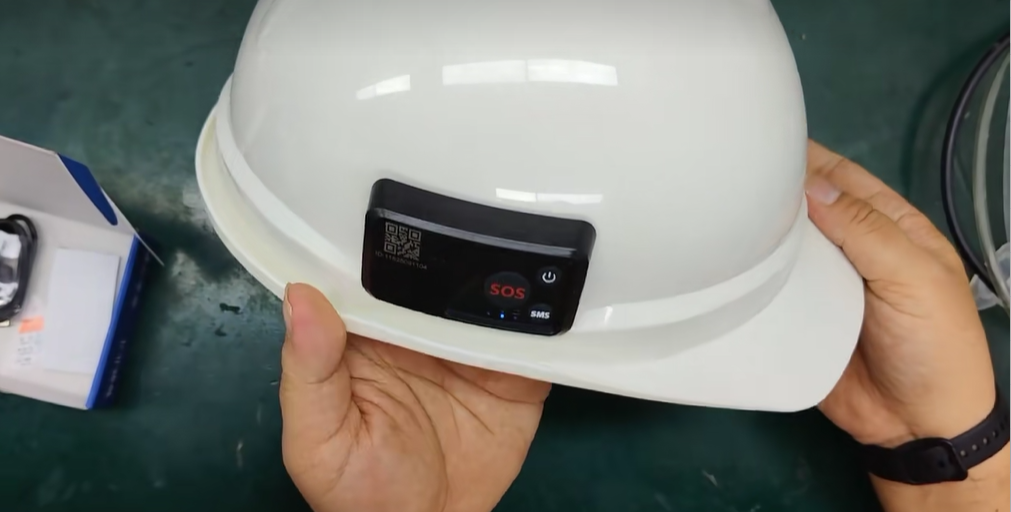

分体式外挂式4G定位安全帽BS20
产品简介
本产品是IP66生活防水级高精度人员管理安全帽定位终端，采用低功耗MCU+4G Cat1通讯方式无线网络实现远程数据传输，兼容移动、联通、电信三大运营商通信网络，支持JT 808协议，系统平台对接方便快捷。
为了提高产品位精度，本产品具有北斗+GPS+AGPS+WIFI+蓝牙+基站LBS多重定位能力。室外定位采用双频全模定位，室外定位采用双模双频定位、双模双频定位RTK厘米级定位、国产单北斗RTK厘米级定位，再外加一级放大/滤波电路，可满足0.1-1米左右的精度的能力。
室内定位方面，产品适应常规WIFI定位的需求，也可以在需要室内精准蓝牙信标定位的项目中，通过在室内每4~8米部署一个蓝牙信标，工牌按最快5秒的频率上传一组（4个信号最强）的蓝牙信标数据的方式，从而实现高质量的室内室外一体化定位需求。
产品内置高灵敏性重力传感器，可根据运动状态智能选择工作模式，如工作模式或休眠模式，以最大程度延长待机时间。
产品内置蓝牙、语音、TTS、3个按键等软硬件系统资源，方便客户的项目功能定义。
产品内置默认1000mAH 3.8V高压高性能纯钴高压聚合物锂电池，待机时间不低于3天（前置条件：5分钟定位频率每天工作8小时）
产品采用4pin POGOPIN充电，5V/1A快充。
产品支持IP66防护等级，可配合客户完成防爆或者第三方检测认证。
我司具备根据客户定制开发的业务，可根据客户需求定制支持北斗三代B1I或北斗三代B1I、B2I双频、者支持Galileo等导航系统或频点的导航模块
智慧工地、智慧路政、智慧化工、信息电力、应急救援、颐养养老、智慧物流、户外活动等人员的管理与追踪等。
精准定位：北斗+GPS+AGPS+WIFI+蓝牙+基站LBS多重定位。
支持国产单北斗
远程请求定位：支持远程主动查询设备当前定位功能；
运动轨迹查询：默认3分钟上传一次定位，轻松实现人员位置管理（上传时间可远程设置）
围栏报警：可以自定义划分电子围栏，当人进或出电子围栏时，公众号或平台立即提醒。
SOS报警：当人员遭遇紧急事件，一键SOS报警立即向平台发送求救信息。
TTS播报：按按键TTS语音播报时间，播报平台下发的最后一条TTS语音。
打卡功能：按键打卡，GPS区域打卡，蓝牙信标打卡。
防水设计：IP66防水等级
设备使用的内置卡（标准Nano SIM卡）。卡槽为旋盖式卡槽，芯片面朝PCBA面方向放置，卡放平卡槽（兼容5*6贴片卡）。
1.4.2 LED指示灯说明
|
LED颜色 |
功能定义 |
闪烁方式 |
|
红色(电源状态) |
按键开机 |
常亮3秒指示开机 |
|
按键关机 |
闪烁3次(间隔1秒) |
|
|
充电中 |
快闪(1秒1闪) |
|
|
充电满 |
常亮30秒,然后关闭 |
|
|
低电量关机 |
快闪6下(1秒1闪),然后灭灯关机 |
|
|
蓝色(GPS状态) |
北斗GPS关闭 |
灯灭 |
|
定位中 |
快闪(1秒1次) |
|
|
定位成功 |
慢闪(5秒闪烁1次) |
|
|
RTK浮点解 |
慢闪(5秒闪烁2次) |
|
|
RTK固定解 |
慢闪(5秒闪烁3次) |
|
|
黄色(4G状态) |
无卡/未注册网络/网络搜索中 |
快闪(1秒1次) |
|
SIM卡网络注册成功/正在连接云服务器 |
慢闪(5秒闪烁1次) |
|
|
服务器连接成功 |
慢闪(5秒闪烁2次) |
1.4.3 按键定义
注：实际按键功能可能有变。
|
操作 |
功能定义 |
|
|
|
短按 |
播报最后一条语音留言(24小时内发送的) |
|
长按 |
1.开机状态下,长按2秒关机,红色LED闪烁3次(间隔1秒) |
|
|
2.关机状态下,长按2秒开机,红色LED常亮3秒 |
||
|
|
短按 |
播报当前时间及电量 |
|
长按 |
1.SOS关闭状态,长按2秒开启SOS报警 |
|
|
2.SOS开启状态下,长按2秒关闭SOS报警 |
||
|
连按2次 |
上班打卡(可选) |
|
|
|
短按 |
TTS语音播报模式 |
|
连按2次 |
下班打卡(可选) |
1.开机
电池电压高于3.2V, 红色灯常亮3秒,正常开机
开机完成后30秒,语音提示:
a)设备连接服务器,提示(成功连接云服务器)
b)未插入sim卡,提示(请插入SIM卡)
c)无信号或者SIM无效,提示(SIM卡注册失败)
d)正在连接云服务器
2.关机
按开机键，红灯闪烁3下(1秒一闪),结束后执行关机
3.低电量
电池从高电压到低于3.3V. 语言提示(电池电量低,请及时充电)
4.低电量关机
电池电压低于3.2V，红色灯快速闪烁6下(200ms一闪),结束后设备执行关机
5. 复位键
开关机长按20秒复位
6.TTS语音播报
平台远程下发文字，语音播报功能
硬件规格参数
|
通讯功能 |
4G |
LTE-TDD: B34/B38/B39/B40/B41 |
|
LTE-FDD:B1/B3/B5/B8 |
||
|
APN |
支持APN专有网络通讯 |
|
|
定位功能 |
LBS定位 |
支持（需要平台端支持） |
|
GNSS定位 |
支持BDS+GPS+Galileo+QZSS定位（默认单频） |
|
|
单BDS定位 |
支持（选配单频） |
|
|
蓝牙定位 |
支持室内蓝牙定位（选配） |
|
|
WIFI定位 |
支持室内WIFI定位（需要平台端支持） |
|
|
室内定位精度 |
300m左右（WIFI路由器和基站信号强度、楼层高度影响） |
|
|
室外定位精度 |
10cm-10m |
|
|
冷启动 |
＜30s |
|
|
定位频率 |
1s、2s、5s、10s、15s、30s、60s、120s等 |
|
|
电声交互 |
蓝牙 |
支持蓝牙 |
|
震动感应 |
支持加速度传感器,自动识别静止状态使设备休眠 |
|
|
喇叭 |
TTS语音功能 支持TTS语音播报，平台可直接向安全帽终端下发语音指令 |
|
|
LED灯 |
3个，分别表示电量、通讯、卫星定位 |
|
|
按键 |
3个，分别为电源键、功能键、SOS键 |
|
|
USB接口 |
4pin POGOPIN，用于5V/1A充电、固件升级调试 |
|
|
SIM卡槽 |
内置1个旋盖式 Nano-SIM卡槽兼容5*6贴片卡 |
|
|
电气特性 |
电池容量 |
3.8V 1000mAH 纯钴高压高性能电池 |
|
充电时长 |
充电时长 ＜1.0小时 |
|
|
充电方式 |
4pin POGOPIN（5V-1A 充电） |
|
|
工作电流 |
工作<=60mA，待机<=100uA |
|
|
续航时间 |
≥15小时（普通定位15秒的上报频率持续使用） |
|
|
软件功能 |
JT808协议 |
支持JT808协议，实现定位结果上传和状态数据上传 |
|
私有协议 |
支持私有协议定制开发对接 |
|
|
物理特性 |
外形尺寸 |
74.8mm*40mm*15.7mm |
|
重量 |
45g净重 |
|
|
材质 |
PC+ABS |
|
|
佩戴方式 |
设备夹+3M背胶 |
|
|
环境适应性 |
工作温度 |
-20℃～65℃(低于0度时电池续航能力将减弱) |
|
存储温度 |
-40℃～80℃ |
|
|
工作湿度 |
10%～85%RH，不凝结 |
|
|
IP等级 |
IP66 |
|
|
认证 |
3C认证 |
可配合客户进行 |
|
入网认证 |
可配合客户进行 |
|
|
防爆认证 |
可配合客户进行 |
