基于北斗高精度定位的大坝在线监测系统
我国现有各类水库 84926 座,其中大型水库 415 座,中型水库 2618 座,小型水库 81893 座。这些水库为防御洪水灾害和保障国民经济建设发挥了重要作用。但由于各种原因,目前,许多水库存在着防洪标准偏低,达不到有关规范、规定要求,以及工程本身质量差,工程老化失修等问题,形成了大量的病险水库,工程不能正常运行,严重威胁着下游人民生命财产的安全或不能充分发挥其兴利效益。有些病险水库下游是重要城镇、厂矿、交通干线,位置险要。影响城镇安全的大、中型水库全国有 1218 座,其中近 300 座为病险水库。这些险库病坝的安全监测设施或因运行时间长老化或损毁,或因受建坝时代影响未设置或设置不全,或因改造后需要增设,总之已不能适应并满足及时监控建筑物运行工况的需要。
水电站大坝的安全,不仅直接影响电厂自身效益,更与下游人民的生命财产、国民经济发展和生态环境密切相关。随着电子技术的发展、数字通讯技术的推广应用,为监测自动化提供了保障。目前,全国电力系统的大坝监测自动化已全面展开,并朝网络化、实用化方向发展。

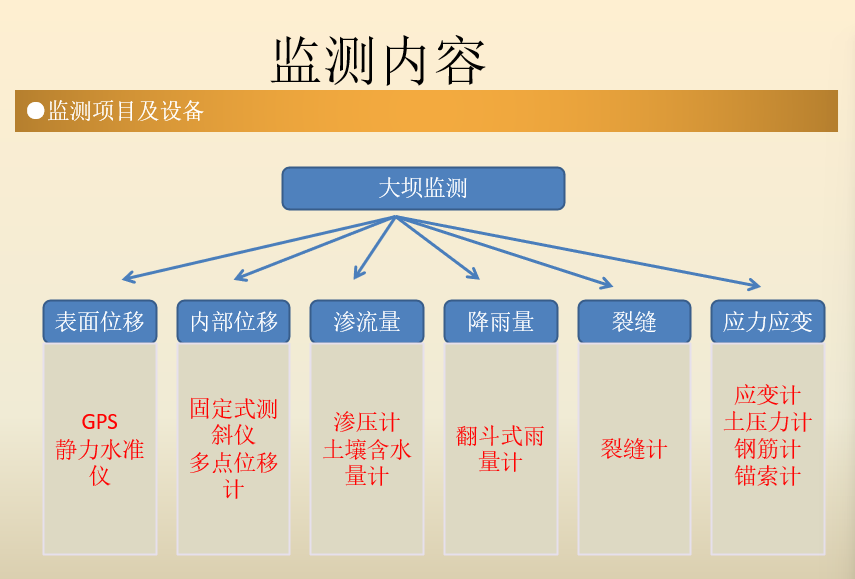

各GPS监测点与参考点接收机实时接收GPS信号,并通过数据通讯网络实时发送到控制中心,通过服务器GPS解算软件解算出各监测点三维坐标,并与初始坐标进行对比而获得该监测点变化量,同时分析软件根据事先设定的预警值而进行报警。
由一系列智能液位传感器及储液罐组成,储液罐之间由连通管连通,通过测量每个测点容器内液面的相对变化,计算求得各点相对于基准点的相对位移变化。
坝体内部位移监测采用固定式测斜传感器,监测原理为固定测斜仪内部有高精度角度感应芯片,在坝体上打孔将传感器安装的指定位置(配合测斜管使用),通过测量角度的变化,换算出位移的变化。
通过渗压计测量水压,换算成水柱高度,再根据安装深度计算水位高度
雨水经承雨口汇至翻斗,通过翻斗翻转次数计算出雨量大小。
裂缝计内部包含一组振动钢弦敏感组件,钢弦一端被固定,另一端则连接到弹簧拉力棒,现场裂缝变形时带动了拉力棒的移动, 使弹簧改变了钢弦的振动频率,这个振动频率的大小与裂缝开合大小成比例关系。读数仪或自动化集录系统可以测读裂缝计振动频率数据。然后通过计算公式可得出裂缝的大小、及裂缝的变化趋势等情况。
1)确定合适的设置距离。用电锤或其它合适的工具在确定的位置钻两个深约孔约50mm。
2) 将膨胀锚拴插进钻孔,并上紧。
3) 将裂缝计两端用螺栓固定到锚头的螺孔中。
4) 用便携式读数仪检测读数测读初始值,并记录。
•内嵌高性能ARM控制器,反应快速,性能稳定。
•频率采集范围400Hz—5000Hz,精度0.1Hz。
•2k、3k热电偶温度采集,精度0.5℃。
•通道选择使用松下高端MOSFET继电器,具有无火花、寿命长的优点。
•标准RS-485通信,方便系统集成。
•IEEE标准浮点型技术方式。
•内置实时时钟,掉电后仍可正常计时。
•内置16Mbit存储空间,自动采集时可存储50000条数据。
•传感器接口和通信接口使用5.08mm接线端子,使用方便。
•上下两排共16个振弦传感器连接通道,每通道都可采集温度信号。
•防雷,防静电,防潮,防干扰。
•模块化安装,方便集成,卡线端子,线头不用二次处理。
• RS485电路高智能切换电路,四路主干线分割。
•弱电电源输入输出独立,可以随意切换供电电压(9—30V)。
• RS485电路和电源电路都有完善的防护电路,相互独立,互
不影响。
●适应信号类型:开关信号,开关频率≤100Hz;
●分辨力:0.1mm;
●降雨强度测量范围:0.1~8mm/min(毫米/分)
●测量准确度(在0.1~8mm/min雨强范围):
降水量<10mm,测量误差:±0.2mm;降水量≥10mm,测量误差: ±(0.2mm+1%F.S);
●输出信号:
1)RS-485接口,输出实时累计降雨量、分钟降雨量,小时降雨量,年降雨量等;
2)脉冲接口,0.2mm降雨量继电器输出触点接通一次;
●电源电压:12VDC(-5%~+25%)
●工作环境温度: 0~+50℃;
●工作环境湿度:≤95%RH(40℃);
●体积(直径×高):111×104mm。
●感雨灵敏度和准确度高,适应雨强范围大。
●仪器安装、调整、校准方法简单。
●将翻斗式雨量计传输的脉冲量存储和计数,并实现RS-485实时累计降雨量输出,可直接与数据采集器、RTU、计算机或其它上位设备连接,实现高精度数据自动采集与传输。
●可内置固态存储器,存储不小于3000mm的降雨量数据。
●铝金属外壳,坚固性和抗干扰性能优越。可方便的固定于配电箱内。
1) 数据感知部分(各监测指标各类型传感器);
2) 数据采集部分(采集单元);
3) 数据传输部分(有线、无线);
4)控制分析部分(监控中心软件、显示)
●江西抚州港河水库大坝在线监测
●新疆巴楚卫星水库大坝在线监测
●浙江宁海白溪水库大坝在线监测
●甘肃文县碧口水电站在线监测
●广西大化水电站在线监测
●山西张峰水库大坝在线监测
●河北黄壁庄水库大坝在线监测
●贵州石板桥水库大坝在线监测
●贵州鱼塘水电站大坝在线监测
●贵州天门河水库在线监测
