smarteye IPCamera PoE从入门到精通
1.什么是PoE?
POE（Power over Ethernet）是一种以太网供电技术，它允许在现有的以太网电缆中传输电力和数据信号，从而无需额外的电源线。POE技术广泛应用于IP电话、无线接入点、网络摄像头、安全系统和其他需要网络连接和供电的设备。

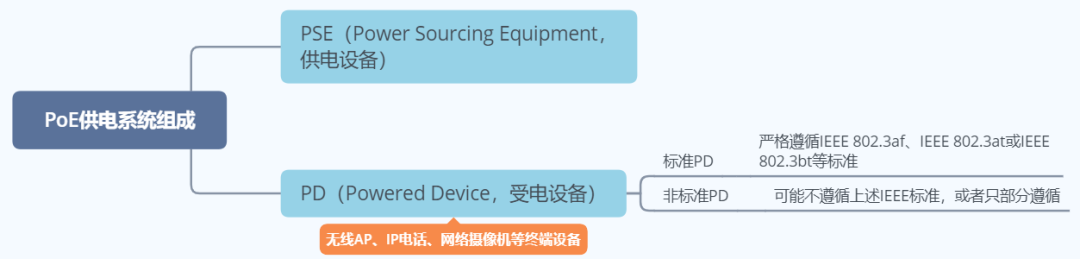

2.PoE供电系统的组成
3.PoE技术的发展
随着网络技术的飞速进步和各类网络设备功率需求的日益增长，以太网供电（PoE）技术也顺应时代需求，从基础版逐步演进到更为强大的版本，即PoE、PoE+以及最新的PoE++。
首先，我们回顾一下PoE（基于IEEE 802.3af标准）的初次亮相。这一标准于2003年正式推出，标志着以太网供电技术的诞生。它规定了PoE交换机向终端设备提供的最大电力为15.4W，这一限制使得它主要适用于那些功耗较低的设备，比如IP电话、小型监控摄像头等。这样的设计在当时已经足够满足大部分低功率网络设备的供电需求。
然而，随着技术的进步和更多高功耗设备的涌现，PoE的供电能力逐渐显得力不从心。于是，PoE+（基于IEEE 802.3at标准）应运而生。这一升级版技术于2009年发布，将最大供电功率提升到了30W，为那些需要更多电力的设备，如高性能摄像头、无线接入点等，提供了有力的支持。PoE+的出现，极大地扩展了以太网供电技术的应用范围。
尽管PoE+已经显著提升了供电能力，但面对日益增长的功耗需求，它仍然显得捉襟见肘。因此，PoE++（基于IEEE 802.3bt标准）在2018年横空出世，再次刷新了以太网供电技术的功率上限。PoE++技术将每个端口的最大供电功率提升至60W-90W，甚至在某些情况下可以达到100W的惊人水平。这一革命性的提升，使得PoE++能够轻松应对医疗设备、工业设备、高功率LED照明等高功耗设备的供电需求。
4.PoE原理
4.1供电原理
按照IEEE 802.3af、IEEE 802.3at、IEEE 802.3bt标准，在一定的时间内，供电设备必须完成对终端网络设备的检测和分级，然后决定是否对其供电以及输出多少功率。这一规定可以保障不兼容的网络设备不至于受到48V电源的破坏。所以供电设备的主要功能是检测是否有兼容的设备（PD）连接入系统或从系统中断开，并对受电设备进行功率分级，以提供相应功率的电源或切断电源。
PSE设备和PD设备对接时，其供电的流程如下图所示：

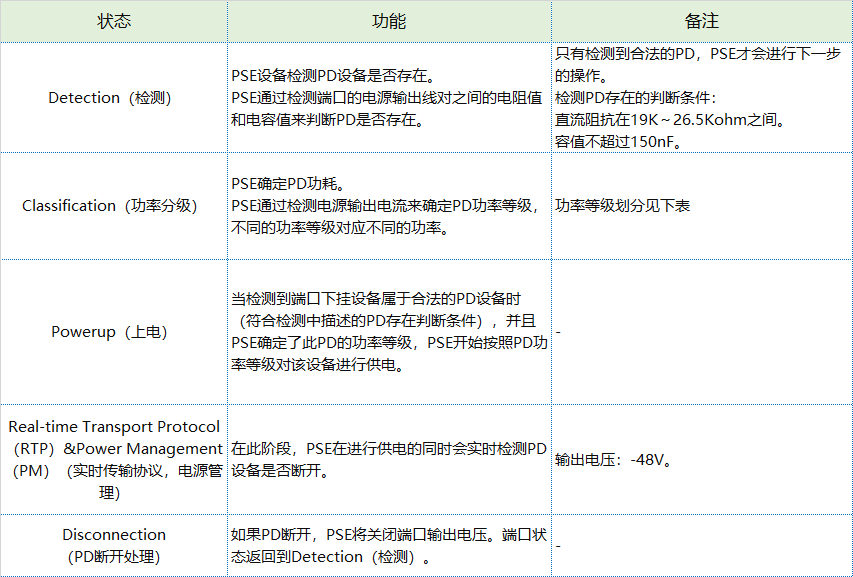

# PoE供电流程，如下表：

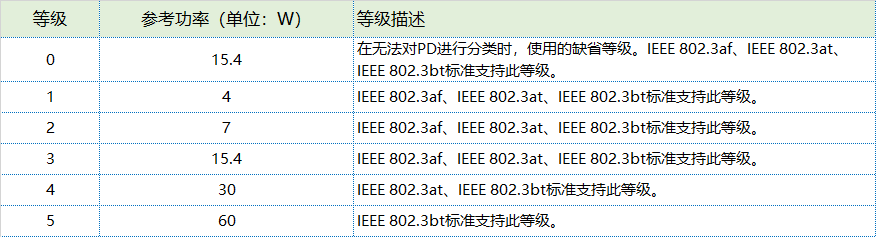

# 功率分级，如下表：
4.2供电线序
PSE及PD采用标准RJ45接口作为供电及受电接口。
4.2.1PoE和PoE+供电线序
PoE（IEEE 802.3af标准）和PoE+（IEEE 802.3at标准）采用两个线对提供供电，有信号线供电和空闲线供电两种PSE供电方式，如下图所示。一般标准的PD必须支持两种受电方式，但PSE只需支持其中一种供电方式。
1）信号线供电示意图
PSE可通过信号线对（1/2，3/6）给PD供电。PSE向以太网线注入直流电，直流电采用的频率和数据频率互不干扰，实现在同一对线同时传输电流和数据的“复用”。此时PSE通过PoE变压器经网线的信号线对与PD端相应的PoE变压器相连接。PSE通过PoE变压器的中心抽头馈电，PD通过PoE变压器的中心抽头受电。

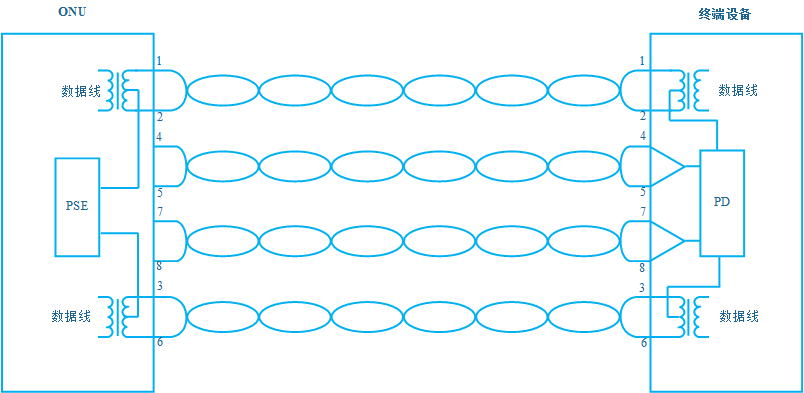

2）空闲线供电示意图
PSE通过网线的信号线对（1/2，3/6）与PD建立数据连接，并采用空闲的两线对（4/5，7/8）向PD馈电，供电原理同信号线供电模式。
4.2.2 PoE++供电线序

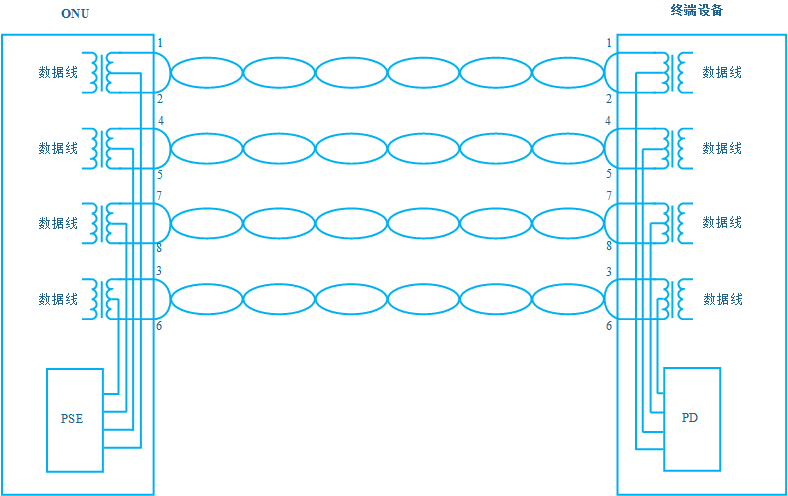

PoE++（IEEE 802.3bt标准）采用4个线对（1/2，3/6，4/5，7/8）提供供电，如下图所示。
PSE向以太网线注入直流电，直流电采用的频率和数据频率互不干扰，实现在同一对线同时传输电流和数据的“复用”。此时PSE通过PoE变压器经网线的信号线对与PD端相应的PoE变压器相连接。PSE通过PoE变压器的中心抽头馈电，PD通过PoE变压器的中心抽头受电。
5.PoE/PoE+/PoE++技术规格对比
PoE遵循的供电标准是IEEE 802.3af，最大能提供15.4W的功率，可以为IP电话、无线AP等终端设备供电。
PoE+是PoE的增强版，供电标准是IEEE 802.3at，最大能提供30W的功率，可以为视频电话、PTZ（Pan Tilt Zoom）摄像机等终端设备供电。
PoE++是PoE+的增强版，供电标准是IEEE 802.3bt，最大能够提供60W的功率，能够满足更多的终端功率需求，可以为基站、室外热感摄像机等终端设备提供更大功率的供电。
PoE、PoE+、PoE++供电技术的特性参数之间的差异如下表所示，用户可以根据现网PD的实际情况，使用对应的供电技术对PD进行供电。
