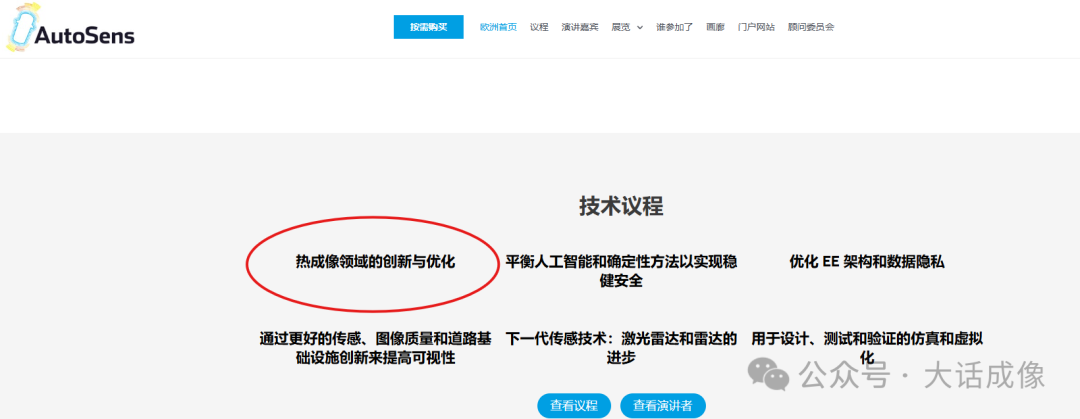

在这几年的汽车传感领域的学术会议和产品展会，可以看到越来越多的关于车载热成像技术的演讲和产品展示，尤其是今年在巴塞罗那的AutoSense展会，车载热成像技术被列为第一位的热门话题，我们这一期就来介绍一下热成像技术。

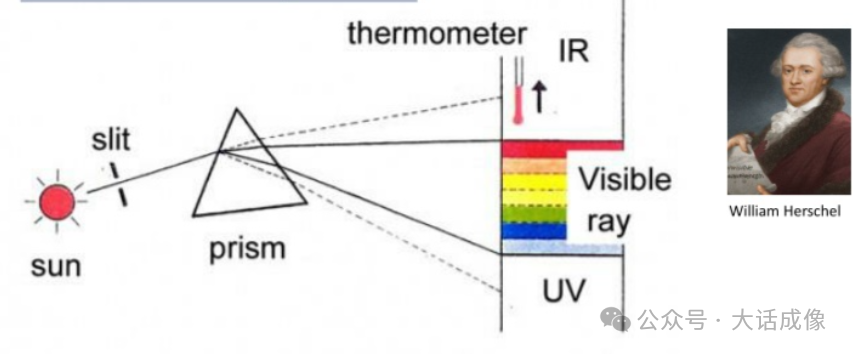

热成像技术本身并不是最近才有的新技术，它的发展始于两百年前，1800 年，伦敦皇家学会天文学家弗雷德里克·威廉·赫歇尔 (1738-1822) 在进行太阳研究时，需要观察太阳表面及其斑点。为此，他使用了不同颜色的深色玻璃板（滤光片）。在工作过程中，他注意到有些玻璃板比其他玻璃板温度高，这让他想到温度取决于玻璃板的颜色。为了验证这个想法，赫歇尔借助玻璃棱镜将阳光分成光谱，并测量每个光段的温度。他注意到温度从紫色升高到红色。
令他惊讶的是，红光区以外的温度不降反升。这一事实让他想到，红光以外还有不可见的光线。进一步的实验表明，这些光线具有与光线相同的衍射和散射特性。赫歇尔在他的著作中使用了“辐射热”和“热射线”等术语。术语“红外线”出现在 19 世纪后期。

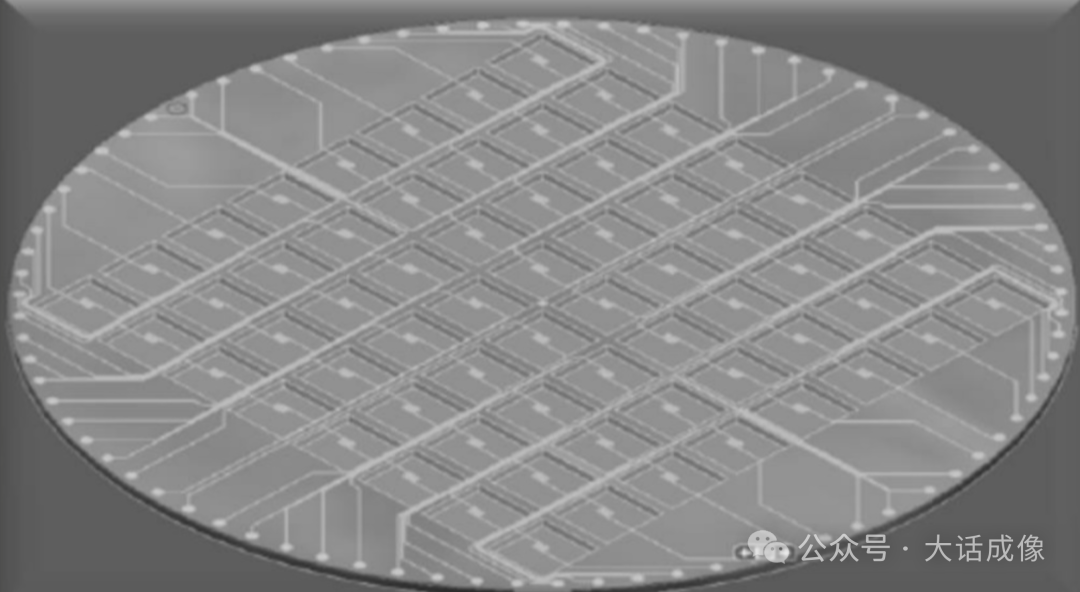

整个19世纪，很多科学家都在试验不同的材料，看他们对辐射热的传导性，这些发现促成了高敏感度辐射热度计的发展，这些都统称为辐射热测量计Bolometers，这就是现代热成像技术的物理学基础。

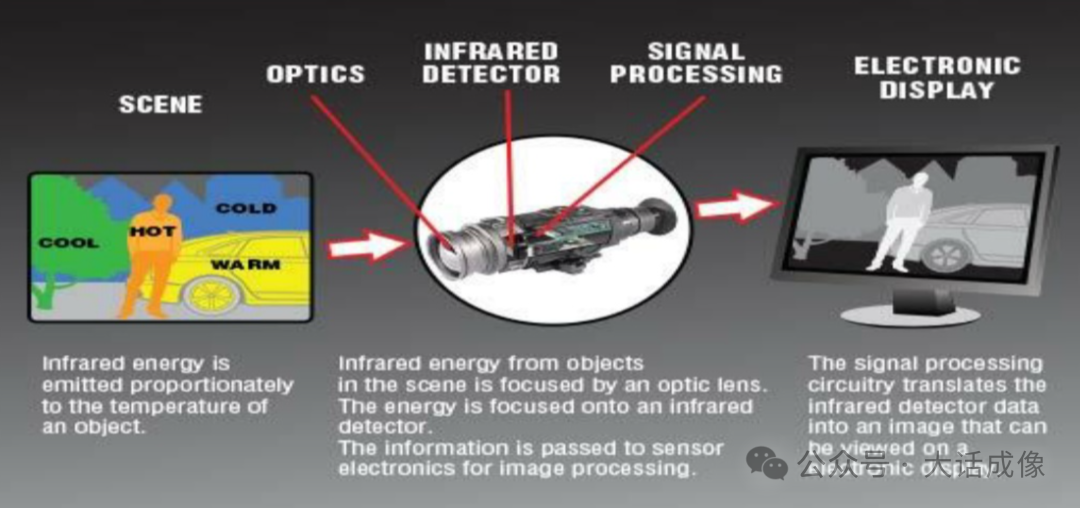

热成像相机的基本构成如下图所示。
现实场景中存在不同温度的物体，他们发射出不同能量的红外线，物体发射的红外能量被镜头汇聚聚焦在红外传感器上，生成2D图像。

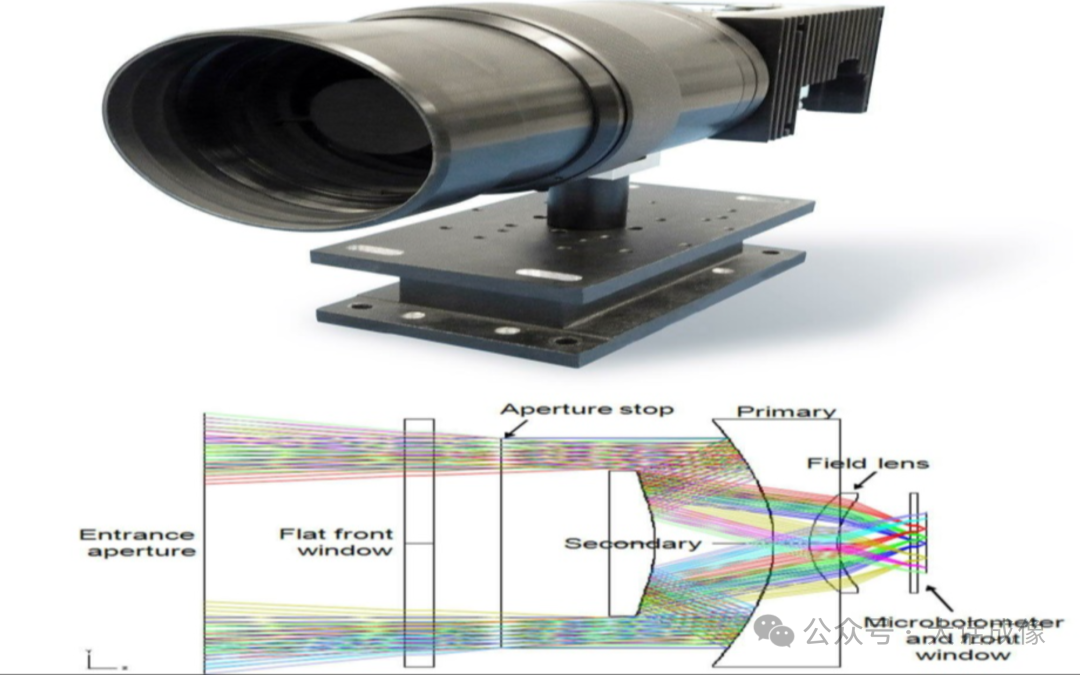

红外相机的光路图如下：

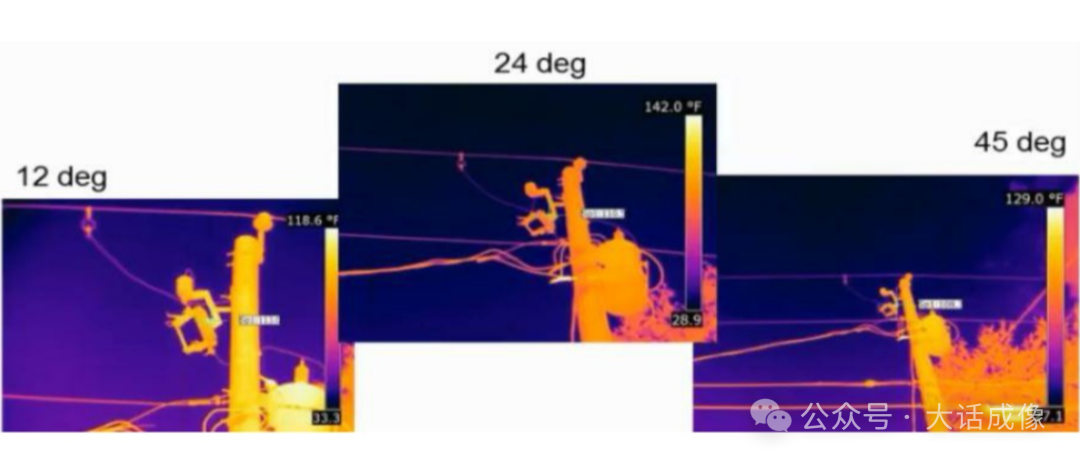

红外相机的应用非常广泛，比如工业领域查看设备，传输线等的发热的情况。

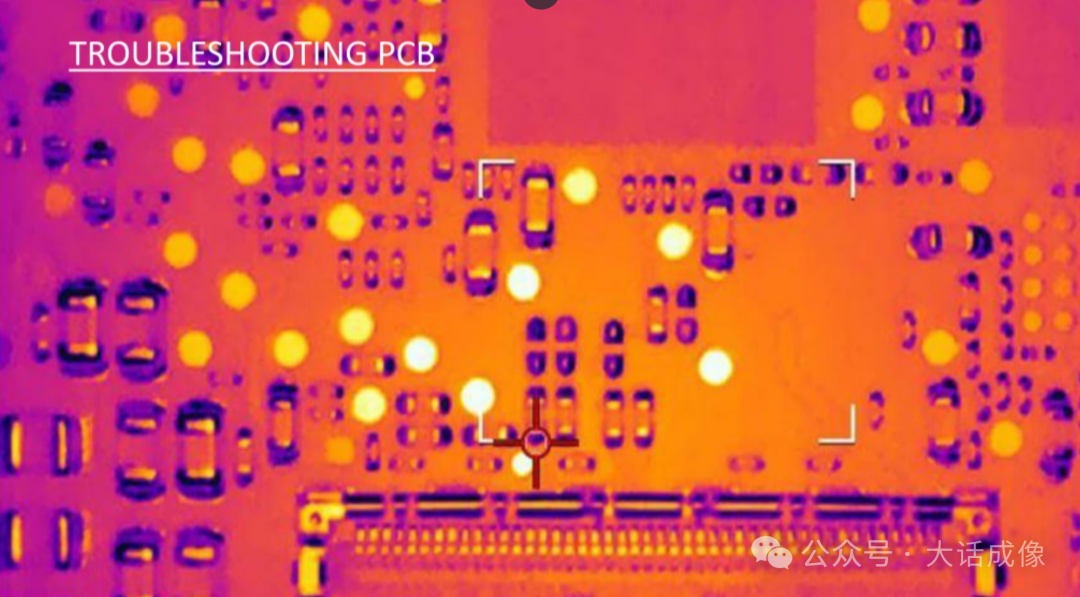

看PCB上发热的器件，损坏的器件会发热严重。
医疗领域看发炎的身体部位，发炎的部分也会发热更多。

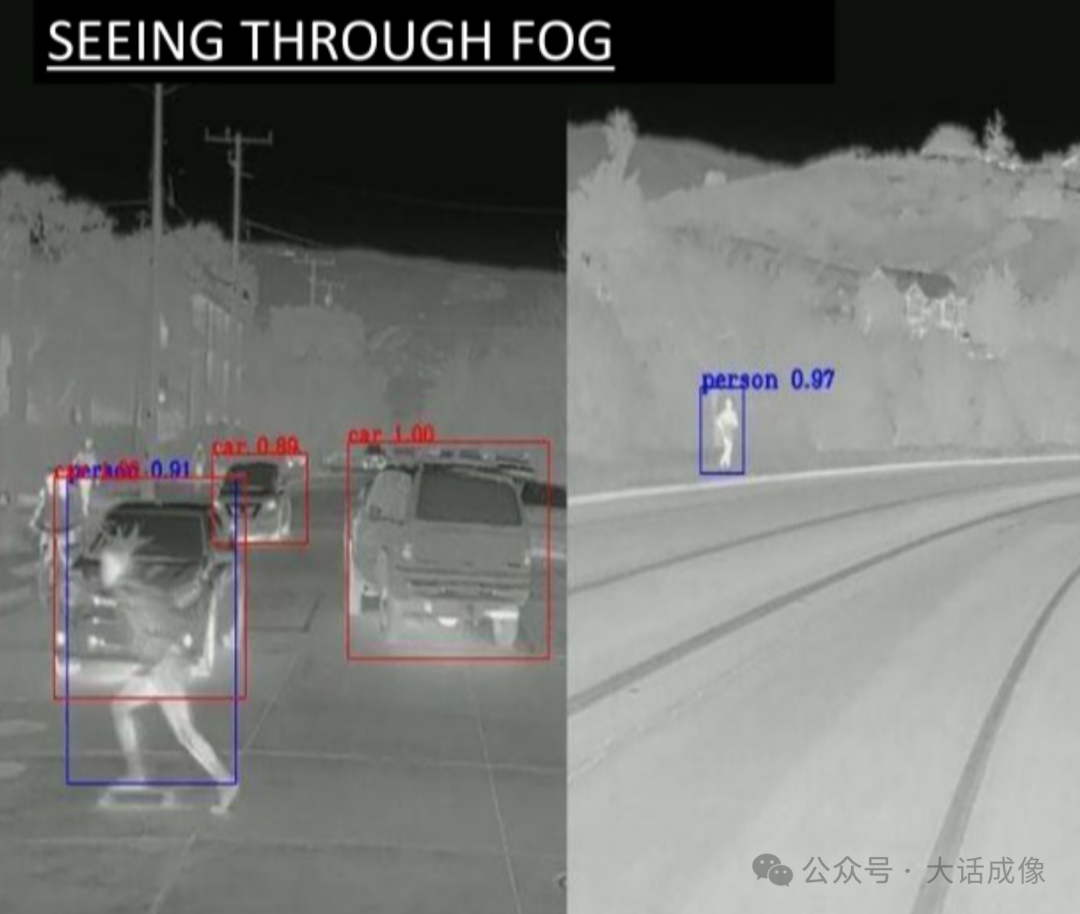

由于热成像具有非常好的天气适应性，所以在车载领域具备特别的优势，它可以在雨雪，雾天检测到较远距离（100-150m）的行人和骑车人。
热成像相机在车载领域具有成本，性能，以及算法成熟度等优势。
在这次巴塞罗那的AutoSense展会上，法国企业LYNRED 介绍了他们的thermal imaging sensor。
这家公司以前是家航空航天、国防和商业市场提供高品质红外传感器的全球领先供应商，它在AutoSens Europe 期间展示了一款 8.5 µm Pixel Pitch的传感器原型。宣称该sensor是目前自动紧急制动 (AEB) 和高级驾驶辅助系统 (ADAS) 适用的最小的红外传感器。
该sensor的表面积仅为当前汽车用 12 µm 热成像传感器的一半，可帮助系统开发人员构建更小的摄像头以集成到 AEB 系统中。
也有人探讨Lidar方案和热成像方案的比较，论坛上有人给出下边的评论可以供读者参考。
美国国家公路安全管理局NHTSA今年发布了 FMVSS127新规，要求从2029年起所有美国的新的轻型车辆都要装备行人检测自动刹车装置Pedestrian AEB，据说欧洲交通安全委员会ETSC也要跟进。这也是为什么这几年在汽车领域热成像开始成为热点的根本原因。
【支持红外夜视IRCUT的4G智能安全帽BW620Y，内部主板型号有，SAE01, W20, k61v1_32_bsp_1g, k62v1_64_bsp， soq_azw_05_Natv，soq_azw_01_Natv，AZW003，aqm6816，soq_azw_01_Natv，SC161, W25，比传统的白光照明灯效果要好很多，可以规避大的亮的光斑，可以在雾天使用。-哔哩哔哩】 https://b23.tv/C36wsnX
危险气体检测仪，通过4G/5G执法记录仪或者4G/5G智能安全帽上报到平台，https://www.besovideo.com/detail?t=1&i=273
智能安全帽~生命体征检测与危险气体检测一体化集成设计还是蓝牙无线外挂式方式好？https://www.besovideo.com/detail?t=1&i=279
智能安全帽~生命体征采集上报，https://www.besovideo.com/detail?t=2&i=506
智能安全帽，检测生命体征上报平台， https://v.douyin.com/e3oP4Yx/
AIoT万物智联，智能安全帽生产厂家，执法记录仪生产厂家，为大型国企央企提供移动视频类产品的ODM/OEM服务，单北斗定位智能安全帽、智能头盔、头盔记录仪、独立北斗定位执法记录仪、智能视频分析/边缘计算AI盒子、车载视频监控/车载DVR/NVR、布控球、智能眼镜、智能手电、智能电子工牌、无人机4G补传系统等统一接入大型统一视频平台~融合通信可视指挥调度平台VMS/smarteye 。
什么是智能安全帽，如何选购智能安全帽，智能安全帽的主要功能，https://www.besovideo.com/detail?t=1&i=109
目前支持的AI智能算法、视频智能分析算法有哪些，https://www.besovideo.com/detail?t=1&i=297
视频演示1~单独北斗定位智能安全帽助力光伏新能源， 视频演示2~石油石化
海康、大华等5000路固定点摄像头走国标GB28181接入统一视频平台smarteye，支持eHome,ISUP, SIP，萤石云，CMSV6等
电力施工作业现场安全生产风险管控应用方案，https://www.besovideo.com/detail?t=1&i=50
轻危大型厂矿可视化监管系统方案（有内部作业视频数据安全保密的需求），https://www.besovideo.com/detail?t=1&i=258
小微型4G/WiFi执法记录仪、胸牌记录仪大全，https://www.besovideo.com/detail?t=2&i=1784
超薄款4G工牌视频记录仪BH128，https://www.besovideo.com/detail?t=2&i=1575
超小微型4G胸牌视频记录仪BZ223，全国产芯片，单独北斗定位， https://www.besovideo.com/detail?t=2&i=1542
防抖执法记录仪、智能安全帽、头盔记录仪大全，https://www.besovideo.com/detail?t=2&i=1692
可拆卸智能安全帽、分体式智能头盔记录仪大全，https://www.besovideo.com/detail?t=2&i=1697
北斗双频高精度定位智能工卡、电子工牌大全，https://www.besovideo.com/detail?t=2&i=1689
为什么武警、特警拉练演习的MESH自组网系统都不约而同的选择了smarteye平台？https://www.besovideo.com/detail?t=2&i=1215
百川汇流万物智联尽入优视融合通信~大型融合通信可视指挥调度平台smarteye
5G执法记录仪+5G智能安全帽/头盔摄像头+5G智能AI布控球+融合通信统一视频可视指挥调度平台smarteye
#物联网#IoT+5G互联+AI智能视频分析#边缘计算#+大数据+遥感+#GIS#，八仙过海齐汇聚，保障安全无所惧！
#智能安全帽#/#头盔摄像头#+#4G记录仪#+#智能布控球#+#无人机4G回传#，移动视频四剑客，天生绝配，联手打造立体化全方位安全生产可视监管系统。
万物智联AIoT+5G智能感知图传，一切尽在合肥优视大型可视指挥调度平台VMS/smarteye 。
安全生产可视化远程监理在大型厂矿（发电厂、钢厂、石油石化炼化、化工园区等有危险工种岗位等工矿企业）中的应用，各类防爆安全帽、工作记录仪等，图传加数,危险气体采集，工人心率等体征信息采集，与工单等信息结合，统一后台汇聚。https://www.besovideo.com/detail?t=1&i=29
智慧工地-远程可视监管，劳务用工实名制，工作票绑定，定位安全帽~人员定位-考勤、精细化管理 系统应用方案，
https://www.besovideo.com/detail?t=1&i=28
智慧工地-智能AI算法的实现机制，https://www.besovideo.com/detail?t=1&i=129
边缘计算AI盒子、执法记录仪、一体化布控球等目前支持的AI智能算法、视频智能分析算法有哪些，
https://www.besovideo.com/detail?t=1&i=297
边缘计算AI智能盒子的视频源必须是固定点监控摄像头吗？https://www.besovideo.com/detail?t=1&i=315
警用执法记录仪~城管+公安执法记录仪~交警执法记录仪-布控球等移动视频终端视音频一体化管理平台建设方案，https://www.besovideo.com/detail?t=1&i=188
移动执法视频取证标准配置（4G/5G执法记录仪+采集工作站+布控球+无人机4G回传+车载DVR+头盔摄像头，AR眼镜等统一接入大型可视指挥调度平台VMS/smarteye）, https://www.besovideo.com/detail?t=1&i=2
公安交警空中巡视，无人机电力巡检巡线，通过便携式微型HDMI 4G DVR，将地面接收到的无人机视频图像走4G网络实时传送到电力公司中心机房，与4G工作记录仪、一体化4G布控球、4G图传头盔摄像头、4G图传巡检机器人等产品统一接入可视指挥调度平台SmartEye系统进行视音频指挥调度，亦可接入海康等任意的28181国标平台，可走运营商专网过边界-网闸进入公安专网。
微型4G无线HDMI高清4G/5G图传DVR在无人机航拍,地面接收4G5G补传系统中的应用方案
https://www.besovideo.com/detail?t=1&i=49
视频演示~无人机视频4G回传~微型小HDMI DVR装置,与单兵执法仪/头盔摄像头等统一接入可视指挥调度平台VMS/smarteye ，可升级到5G,
https://v.douyin.com/JhTQPNL/
无人机视频4G回传~微型HDMI 4G DVR用户手册，https://www.besovideo.com/detail?t=1&i=170
微型HDMI 4G DVR接入GB28181国标平台，https://www.besovideo.com/detail?t=1&i=216
(另外一种方案)无人机图传，通过5G执法记录仪USB传输到可视指挥调度平台VMS/smarteye，https://v.douyin.com/YnevTLD/
数字化煤场基于UWB的人员高精度定位系统方案，https://www.besovideo.com/detail?t=2&i=997
室内定位（UWB/蓝牙等）技术方案概述，https://www.besovideo.com/detail?t=1&i=205
室内定位之蓝牙信标配合安卓系统的智能安全帽、电力作业记录仪， https://www.besovideo.com/detail?t=1&i=267
内置RTK北斗高精度定位的智能安全帽测试报告（MQTT通信），https://www.besovideo.com/detail?t=1&i=132
内置UWB室内高精度定位的智能安全帽-软件说明， https://www.besovideo.com/detail?t=1&i=131
融合通信可视指挥调度平台smarteye与国标GB28181平台的异同与关联，https://www.besovideo.com/detail?t=1&i=287
电力专用指纹解锁5G执法记录仪BJ531~内置靠近高压电近电预警、登高预警，温度检测、生命体征检测上报平台smarteye，
https://www.besovideo.com/detail?t=2&i=1045
各类功能集大成者（跌落、撞击等各类报警、佩戴检测、危险气体采集&上报、生命体征采集上报、内置气压计+温度计实现登高检测，精度1-3米）超长待机4G智能安全帽BZ980， https://www.besovideo.com/product/detail?i=87
多源视频融合平台VMS/smarteye，免费的GB28181 server, 免费的RTMP推流server，RTSP server，车载机部标JT808,JT1078服务器、标准SIP服务器， https://www.besovideo.com/detail?t=2&i=1321
全面支持国产信创系统，在linux（麒麟、统信等信创系统）服务器上安装smarteye server的操作说明， https://www.besovideo.com/detail?t=1&i=248
关于融合通信~可视指挥调度平台VMS/smarteye的说明，https://www.besovideo.com/detail?t=1&i=304
消防智能头盔危险气体采集，红外热成像镜头感知等现场应用解决方案，https://www.besovideo.com/detail?t=1&i=117
消防~武警智能头盔、天眼摄像头、头盔记录仪、头盔摄像头、单兵执法记录仪等配合MESH自组网，COFDM在应急指挥调度中的应用，https://www.besovideo.com/detail?t=2&i=845， 视频演示， https://v.douyin.com/rqLFx6r/
消防、武警战术头盔天眼摄像头通过MESH自组网实现实时可视化指挥调度，https://v.douyin.com/rcCgr1a/
统一视频~融合通信指挥调度~安全生产可视化监管平台smarteye集成作业票、工作票、工单管理~任务派发系统,https://www.besovideo.com/detail?t=1&i=329
统一视频~融合通信指挥调度~安全生产可视化监管平台smarteye里针对执法记录仪、智能安全帽的人员考勤管理的功能使用说明，https://www.besovideo.com/detail?t=1&i=305
这就和前几年欧洲立法要求2025年新车要装驾驶员监控相机系统一样（DMS），一个法规的发布，就会带动产业链的迅速跟进。
美国的图像传感器企业Onsemi前年收购了红外成像企业SWIR Vision System,就是为了在车载热成像领域提前布局，可以在未来与红外成像图像传感器领域的行业老大Sony开展竞争。
对于国内的ADAS企业，图像传感器生产企业，也可以因应这一趋势提前布局，抢占先机。
