旷野无线网桥中继无线图像传输方案

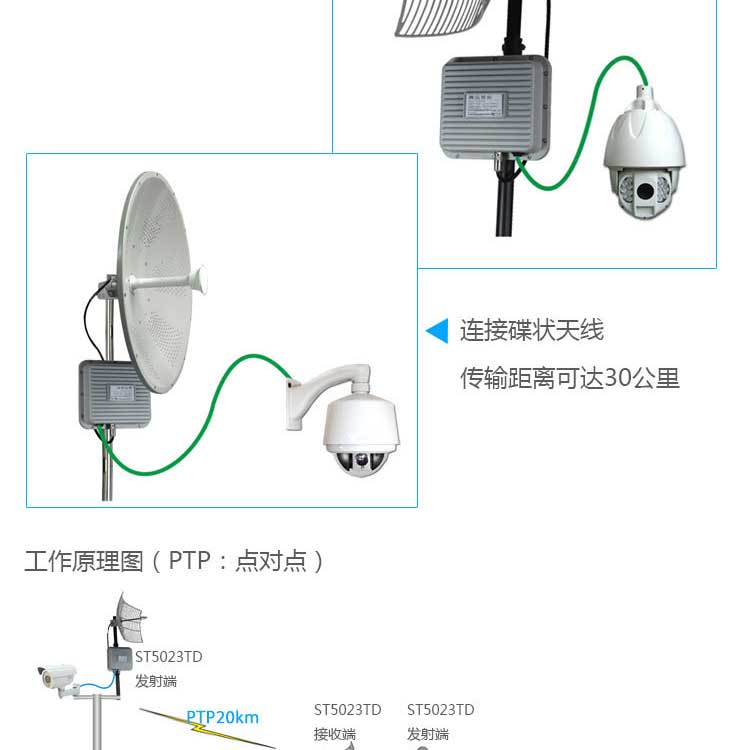

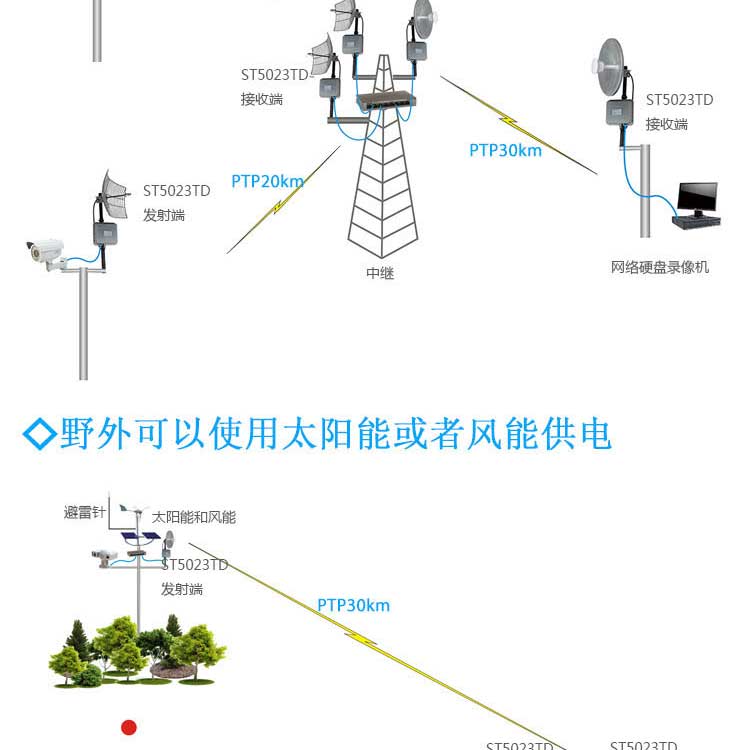

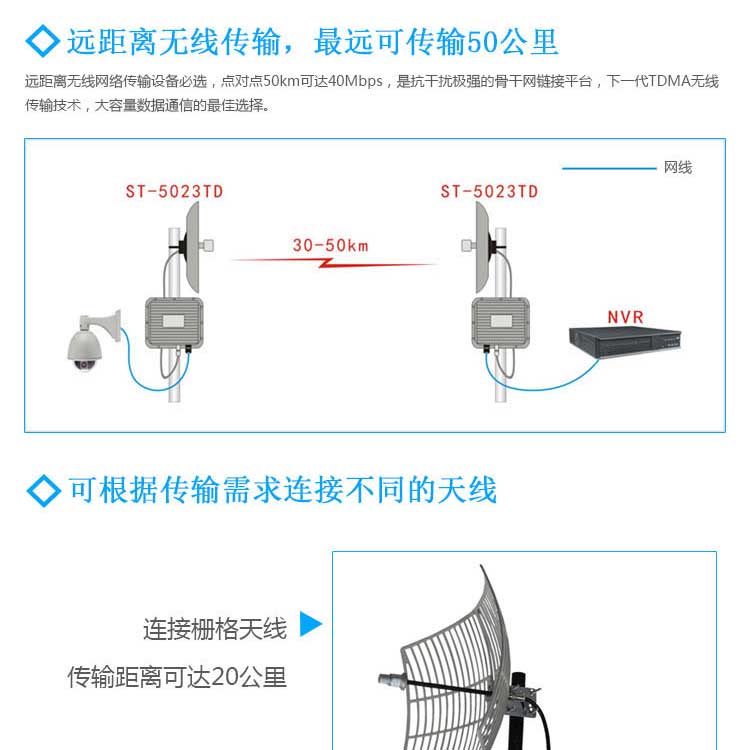

典型应用

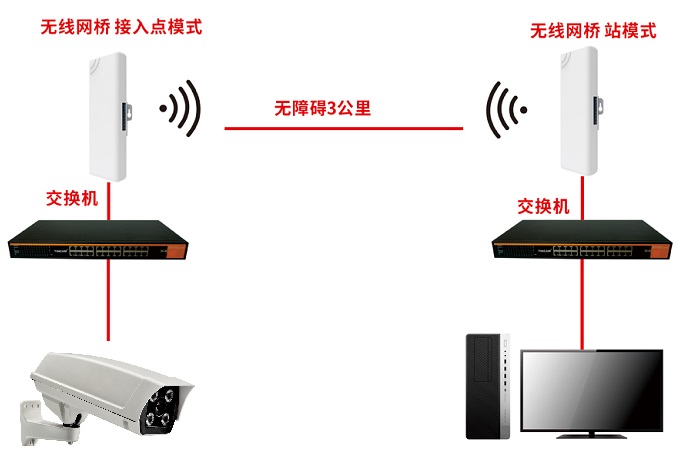

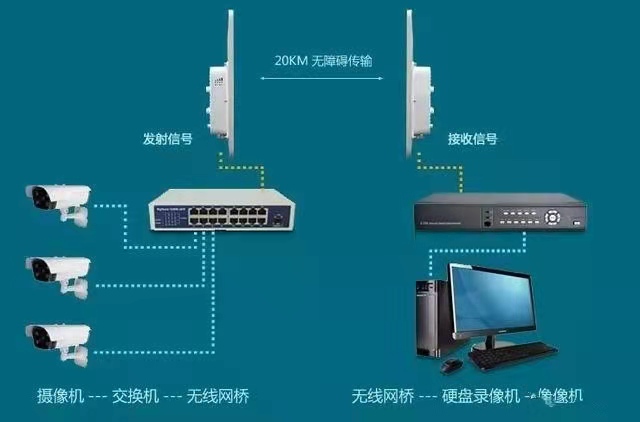

点对点模式，
.jpg)
建设方案
|
序列 |
建设点名称 |
经度 |
纬度 |
天线架设高度 |
|
1 |
雁木西生活点 |
42.919500 |
88.986730 |
35m（利旧铁塔） |
|
2 |
大墩生活点 |
42.866770 |
88.868750 |
8m（利旧立杆） |
|
3 |
大平1 |
42.864904 |
88.873162 |
5m立杆 |
|
4 |
大平3 |
42.864806 |
88.872534 |
5m立杆 |
|
5 |
大平5 |
42.865466 |
88.870824 |
5m立杆 |
|
6 |
大平8 |
42.864636 |
88.876714 |
5m立杆 |
|
7 |
大2-2 |
42.865072 |
88.881259 |
5m立杆 |
|
8 |
大2-1 |
42.861506 |
88.872454 |
5m立杆 |
|
9 |
大平10 |
42.870806 |
88.870362 |
5m立杆 |
|
10 |
大102 |
42.866515 |
88.870515 |
5m立杆 |
|
11 |
大平6 |
42.868406 |
88.879002 |
5m立杆 |
|
12 |
大2-3 |
42.868162 |
88.874974 |
5m立杆 |
|
13 |
大平7 |
42.870092 |
88.875136 |
5m立杆 |
|
14 |
大平4 |
42.871507 |
88.874438 |
5m立杆 |
|
15 |
大平2 |
42.864164 |
88.860324 |
5m立杆 |
|
16 |
大平9 |
42.865188 |
88.860209 |
5m立杆 |
|
17 |
大2 |
42.867808 |
88.865408 |
5m立杆 |
|
18 |
大2-4 |
42.863964 |
88.865097 |
5m立杆 |
|
序列 |
建设点X名称 |
建设点Y名称 |
距离（KM） |
传输数据要求 |
备注 |
|
1 |
大墩生活点 |
雁木西生活点 |
11.30 |
125M |
生活区2个摄像头；大二站内7个摄像头,外面2个维稳摄像头；16个油井数据 |
|
序列 |
大墩生活点基站名称 |
前端点位名称 |
距离（KM） |
传输数据要求 |
备注 |
|
1 |
大墩生活点基站1号基站 |
大2 |
0.30 |
5M |
数据：1个摄像头+PLC数据 |
|
2 |
大2-1 |
0.99 |
5M |
数据：1个摄像头+PLC数据 |
|
|
3 |
大2-4 |
0.43 |
5M |
数据：1个摄像头+PLC数据 |
|
|
4 |
大平2 |
0.75 |
5M |
数据：1个摄像头+PLC数据 |
|
|
5 |
大平9 |
0.72 |
5M |
数据：1个摄像头+PLC数据 |
|
|
6 |
大墩生活点基站2号基站 |
大平4 |
0.70 |
5M |
数据：1个摄像头+PLC数据 |
|
7 |
大平6 |
0.86 |
5M |
数据：1个摄像头+PLC数据 |
|
|
8 |
大平7 |
0.64 |
5M |
数据：1个摄像头+PLC数据 |
|
|
9 |
大平10 |
0.46 |
5M |
数据：1个摄像头+PLC数据 |
|
|
10 |
大平2-3 |
0.53 |
5M |
数据：1个摄像头+PLC数据 |
|
|
11 |
大墩生活点基站3号基站 |
大平1 |
0.42 |
5M |
数据：1个摄像头+PLC数据 |
|
12 |
大平3 |
0.38 |
5M |
数据：1个摄像头+PLC数据 |
|
|
13 |
大平5 |
0.22 |
5M |
数据：1个摄像头+PLC数据 |
|
|
14 |
大平8 |
0.70 |
5M |
数据：1个摄像头+PLC数据 |
|
|
15 |
大2-2 |
1.05 |
5M |
数据：1个摄像头+PLC数据 |
|
|
16 |
大平102 |
0.15 |
5M |
数据：1个摄像头+PLC数据 |
备注：大墩生活点附近的油井距离大都在1km内，该地区地势平台，高低起伏差1-2米，而1公里距离天线架设高度参考值是3.3m，综合分析，该生活点所有油井的视频及PLC数据完全可以回传至大墩生活点处。

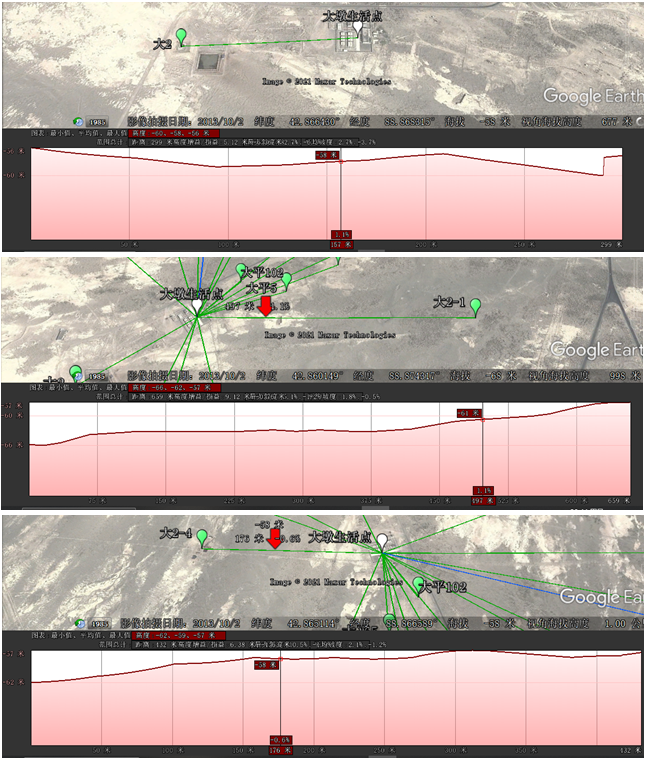

大2至大墩生活点基站1号基站横截面图：

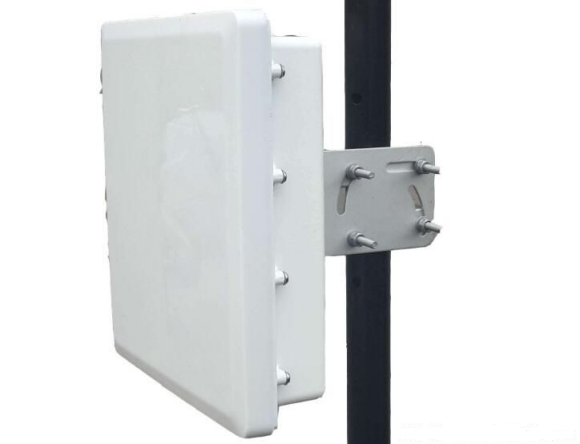

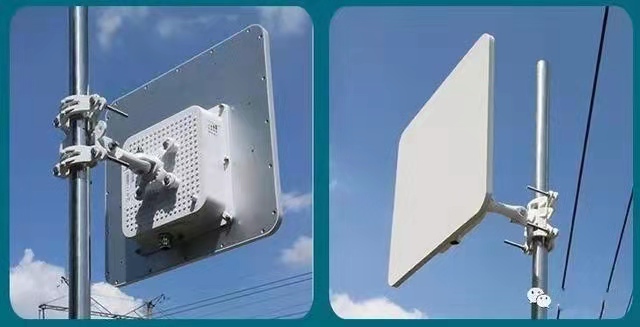

电信级天线一体化无线网桥
BD6000ANBST是一款支持802.11a/n标准的高性能、高带宽、多功能、室外型电信级无线设备,该设备基于802.11n的MIMO（多进多出）技术，采用了2T2R的构架，集成5.8G 18dBi双极化天线，最高带宽可达300Mbps，可工作在点对点桥接模式或多点通信前端点模式。 BD6000ANBST工作在5.8G免许可证频段,最大发射功率400mw，接收灵敏度高达-96dBm,可实现5KM以上无中继桥接；无线传输最高带宽可达300Mbps，5公里净带宽可达90Mbps以上，媲美100Mbps有线网络速率，可完全满足远距离高带宽联网的需求。支持非重叠频道多，抗干扰能力强，带宽高，可提供业内领先的高速联网解决方案,具有网桥点对点（PTP）、点对多点（PTMP前端点）连接等无线功能。
l 工业级设计防水等级IP67，芯片支持-40～75℃恶劣工作环境。
l 站点设备支持5级无线链路信号强度指示灯，方便天线方向校对。
l 独有高带宽协议5KM情况下带宽可达90Mbps。
l 独有抗干扰机制支持在5G频段时，10台以上不同频率基站共存同一中心，互不影响。
l 支持发射功率自动整调（IEEE802.11h）；手动调整步进1dBm。
l 支持4800MHz到6100MHz超级频段，支持多国频率漫游（IEEE802.11d）。
l 支持QoS(网页、邮件、QQ、语音、视频、数据等任意优先传输)功能。
l 支持车载、船载快速漫游切换功能。
l 支持站点隔离及带宽控制。
l 支持站点指定信号强度连接范围设定。
l 支持5MHz、10MHz、20MHz、40MHz频宽选择。
l 支持DFS（Dynamic Frequency Selection ）。
l 设备内置看门狗，杜绝死机，超强稳定。
l 中英文专用管理工具，通过MAC地址/IP地址兼可管理、修改配置后不需重启，立即生效。
l 专业的网络拓扑结构发现、生成软件，实时监控链路的稳定性。
l 支持软件在线升级及远程管理。
