宾馆、医院等办公大楼无线覆盖方案~无线网桥应用
无线覆盖可行性分析
安全可靠性
802.11标准与WPA选项只是满足客户安全需要的第一步。优视科技能够提供目前无线网络可以达到的最高级别的安全性，可以提供128位加密功能，并可支持802.11标准的加密和身份验证选项。按照标准中的规定，优视科技（使用了具有40或128位密钥的RC4算法。在实现WEP支持时，每个台站（客户机和接入点）最多可以有4个密钥。密钥用于在使用无线电波对数据进行传输之前对其进行加密。如果一个台站接收的数据包没有经过适当密钥的加密，该数据包将被丢弃，永远也不会被发送到主机上。优视科技系列产品已经加入了对IEEE 802.1x和EAP的支持，大大提高了无线网络的安全性能，为各行业安全地使用无线网络提供了坚实的基础，完全可以满足企业、学校、物流仓储等对网络安全要求较高的无线用户的需求。
先进性开放性及实用性原则
在网络建设中，施工周期最长、对周边环境影响最大的，就是网络布线施工。在施工过程中，往往需要破墙掘地、穿线架管。而WLAN最大的优势就是免去或减少了网络布线的工作量，一般只要安装一个或多个接入点(Access Point)设备，就可建立覆盖整个建筑或地区的局域网络。
使用灵活性原则
在有线网络中，网络设备的安放位置受网络信息点位置的限制。而一旦WLAN建成后，在无线网的信号覆盖区域内任何一个位置都可以接入网络。由于有线网络缺少灵活性，这就要求网络规划者尽可能地考虑未来发展的需要，这就往往导致预设大量利用率较低的信息点。而一旦网络的发展超出了设计规划，又要花费较多费用进行网络改造。而WLAN可以避免或减少以上情况的发生。
可维护可扩展性原则
WLAN有多种配置方式，能够根据需要灵活选择。这样，WLAN就能胜任从只有几个用户的小型局域网到上千用户的大型网络，并且能够提供像"漫游（Roaming）"等有线网络无提供的特性。
无线局域网技术是目前最快、经济、安全实现这一目标的最佳途径。无线局域网网络室外连接架构简单灵活、投入成本低，易维护，并且同样可以实现有线网络骨干连接所能提供的文件共享、办公自动化，远程教育和电子图书馆等网络服务。无线网络设计一定要具备以下几点：
Ø 采用先进的设计思想，选用先进的网络设备、网络服务器，使网络保持技术上的先进性。
Ø 网络设计及网络设备选型遵从国际标准及工业标准，使网络具有开放性和兼容性。
Ø 网络设计在充分考虑当前情况的同时，必须考虑到今后的升级和扩充的可能性。
Ø 网络系统的设计必须贯彻安全性原则，以防止来自网络内部和外部的各种破坏。
Ø 网络内部对资源访问的授权、认证、控制等安全措施：防止用户对网络的非法访问和破坏。
方案设计

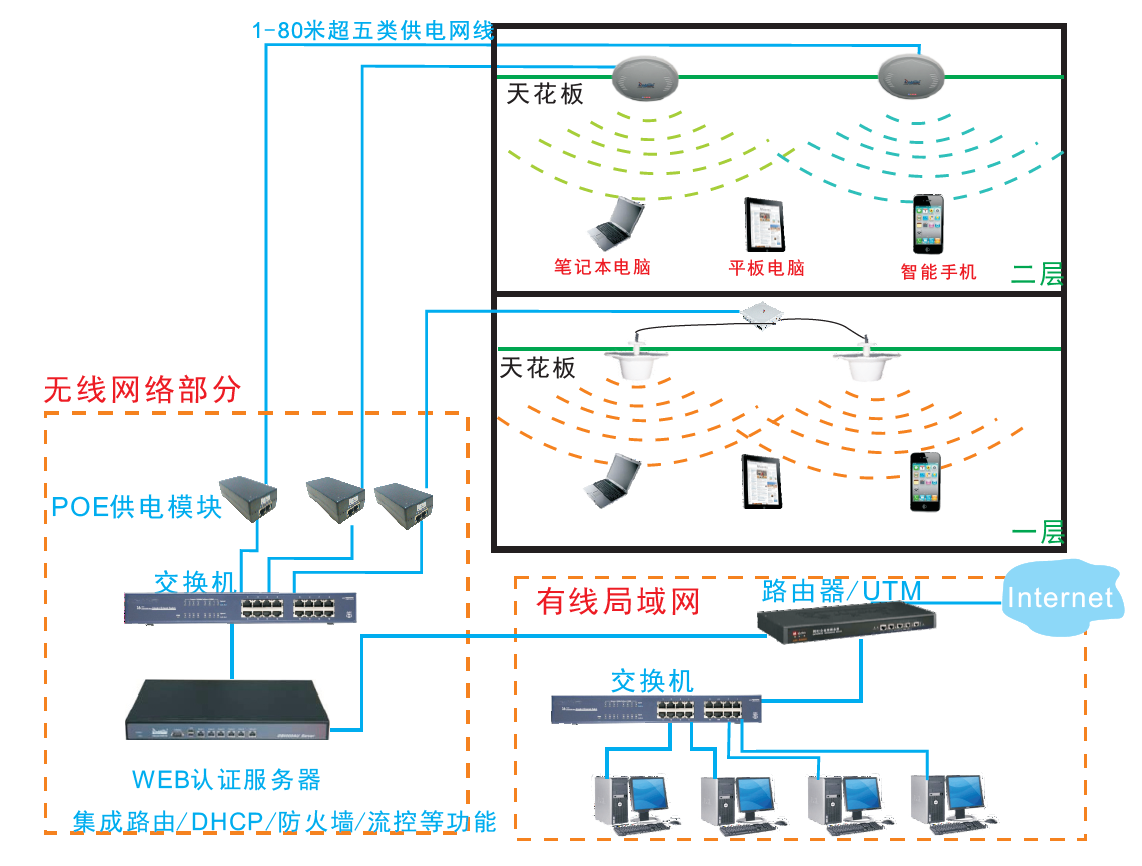

无线覆盖分布
链路设计

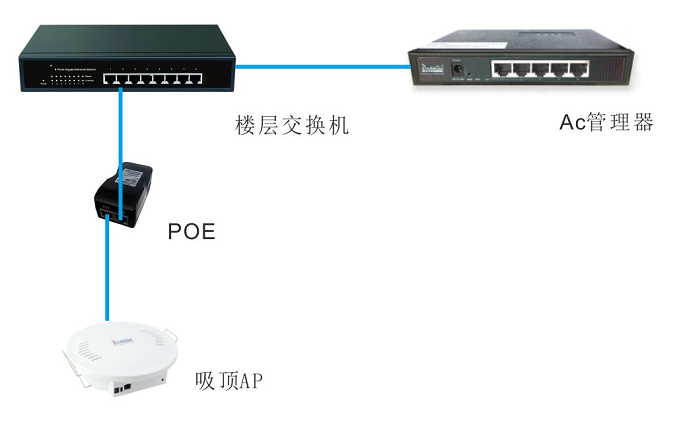

WLAN网络系统由AP设备，楼层交换机认证服务器等几部分组成。如下图所示：
1、楼层交换机在本网络中提供给WLAN与LAN数据接入，实现无线与有线的双重结合。对于连接WLAN设备的分布层交换机也可使用POE接入交换机，对下连接所有AP进行网线供电，或直接使用AP自带POE模块接入交换机进行数据交换。
2、WLAN用户可直接通过AP设备进行WAP2认证。
频率规划及干扰分析

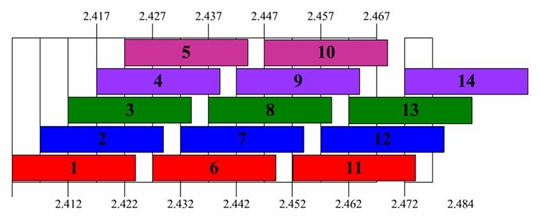

依照802.11g/b/n频段WLAN的国际规范和国家无线电管理委员会的标准，WLAN的无线设备的工作频段为：2400-2483.5MHz。工作频率带宽为83.5MHz，划分为14个子频道，每个子频道带宽为22MHz。子频道分配如下图所示：
中国采用支持13信道工作方式，13个信道的标号及所用中心频率的情况见下表。
|
信道标号 |
中心频率 |
信道低端/高端频率 |
|
1 |
2412MHz |
2401/2423MHz |
|
2 |
2417MHz |
2411/2433MHz |
|
3 |
2422MHz |
2416/2438MHz |
|
4 |
2427MHz |
2421/2443MHz |
|
5 |
2432MHz |
2426/2448MHz |
|
6 |
2437MHz |
2431/2453MHz |
|
7 |
2442MHz |
2431/2453MHz |
|
8 |
2447MHz |
2436/2458MHz |
|
9 |
2452MHz |
2441/2463MHz |
|
10 |
2457MHz |
2446/2468MHz |
|
11 |
2462MHz |
2451/2473MHz |
|
12 |
2467MHz |
2456/2478MHz |
|
13 |
2472MHz |
2461/2483MHz |

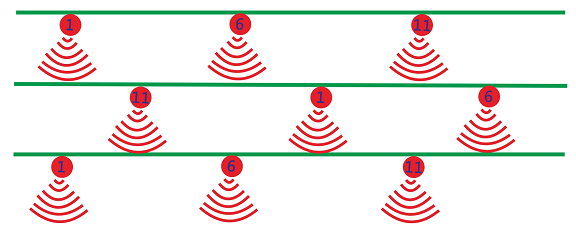

在多个频道同时工作的情况下，为保证频道之间不相互干扰，要求两个频道的中心频率间隔不能低于25MHz。也就是说，不相干扰的频道序号要相差5以上，因此，在一个蜂窝区内，直序扩频技术最多可以提供3个不重叠的频道同时工作，如信道1、6、11。虽然中国WLAN标准与欧洲相同都是1-13信道可用，但美国许多WLAN设备和终端（比如网卡）都是北美标准，建议12、13信道不要做为用户信道来使用。因此，最优的信道规划方案是1、6、11，在WLAN无线网络频点规划要首先考虑这三个频点。在WLAN的网络规划中，为了实现AP的有效覆盖，同时避免信道间的相互干扰，在信道的分配时可以采用蜂窝无缝覆盖的原理，进行信道的分配，如下为实际组网中相邻AP的信道分配原则示意图。

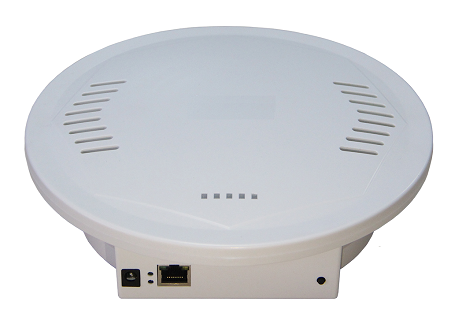

2.4GHz/5.8GHz 300M/600M 工业级室内双频吸顶无线AP，
|
射 频 |
||
|
频段 |
802.11b/g/n:2312～2732MHz |
802.11a/n/ac:4920～6100MHz |
|
RF功率输出(EIRP) |
30BDm(max) |
|
|
灵敏度 |
802.11b/g：-96BDm@6Mbps;-80BDm@54Mbps 802.11n：-96BDm@6.5Mbps; -78BDm@300Mbps |
802.11a-96BDm@6Mbps;-81BDm@54Mbps 802.11ac：-96BDm@MCS0; -76BDm@MCS9 |
|
调制方式 |
DSSS：BDPSK，DQPSK，CCK |
OFDM：BPSK，QPSK，16QAM，64QAM,256QAM |
|
数据和工作参数 |
||
|
自动速率选择 |
IEEE802.11g：6/9/12/18/24/36/48/54Mbps IEEE802.11n：HT20 6.5/13/19.5/26/39/52/58.5/65/78/104/117/130/150Mbps IEEE802.11n：HT40 13.5/27/40.5/54/81/108/121.5/135/162/216/243/270/300Mbps IEEE802.11ac：HT80 65/130/195/260/390/520/585/650/780/866Mbps(MCS0～MCS9) |
|
|
支持标准 |
IEEE 802.11a/b/g/n/d/h，IEEE 802.3d/u/ab等 |
|
|
支持协议 |
CSMA/CA，TDMA，FAP，TCP/IP，IPX/SPX，NetBEUI，PPPOE等 |
|
|
管 理 |
||
|
工作模式 |
AP Bridge、Station、 Station-WDS、MESH、WDS-Slave等 |
|
|
设备管理/复位 |
支持中/英文工具管理，立即生效，免重启；支持硬件、软件复位 |
|
|
网络功能 |
支持Vlan(802.1Q)、DHCP、NAT(路由)、防火墙、虚拟网桥、IPV6、数据包分析与过滤、流量精准控制(QOS)等 |
|
|
网络工具 |
支持PTP吞吐量测试，支持各网络接口抓包功能（具有抓取源地址、目的地址、端口号、协议号、报文大小、报头内容预览等分析功能）支持Ping、traceroute路由跟踪，支持看门狗等功能 |
|
|
站点及使用信道侦测 |
支持 |
|
|
信道自动优先选择 |
支持 |
|
|
实时数据流量显示 |
支持各个客户端吞吐量实时显示 |
|
|
安全性 |
||
|
MAC 地址控制 |
支持双向MAC绑定 |
|
|
安全 |
支持40/104bit WEP；WPA/WPA2 PSK EAP加密、私有协议加密 |
|
|
硬 件 |
||
|
CPU |
720MHz |
|
|
SDRAM |
128MB |
|
|
LAN/WAN |
10/100/1000BASE-T，RJ-45*1 |
|
|
天线 |
2.4G 4BDi，5.8G 6BDi双频双极化天线 |
|
|
设备状态灯 |
电源、以太网、无线状态 |
|
|
电源/POE |
DC 12~24V/1.5A;AC adapter AC 200～300V，六类线远程供电（POE） |
|
|
环境和物理性能 |
||
|
工作温度 |
-40～75℃ |
|
|
储存温度 |
-45～85℃ |
|
|
湿度（非浓缩） |
≤80％（非凝结） |
|
|
外型尺寸 |
直径212mm,高66mm |
|
|
重量 |
约400g |
|
|
最大功耗 |
21W |
|
|
安裝固定 |
天花板嵌入式安装/无吊顶卡座式安装 |
|
|
特殊设计 |
防震以及散热设计 |
|
产品优势
l 工业级设计防水等级IP68，芯片支持-40～80℃恶劣工作环境。
l 站点设备支持5级无线链路信号强度指示灯，方便天线方向校对。
l 独有抗干扰机制支持在5G频段时，10台以上不同频率基站共存同一中心，互不影响。
l 支持发射功率自动整调（IEEE802.11h）；手动调整步进1BDm。
l 支持2192～2734Mhz，4800～6100Mhz超级频段，支持多国频率漫游（IEEE802.11d）。
l 支持QoS(网页、邮件、QQ、语音、视频、数据等任意优先传输)功能。
l 支持车载、船载快速漫游切换功能。
l 支持站点隔离及带宽控制。
l 支持站点指定信号强度连接范围设定。
l 支持5Mhz、10Mhz、20Mhz、40Mhz频宽选择。
l 支持DFS（Dynamic Frequency Selection）
l 设备内置看门狗，杜绝死机，超强稳定。
l 优视科技中英文专用管理工具，通过MAC地址/IP地址兼可管理、修改配置后不需重启立即生效。
l 专业的网络拓扑结构发现、生成软件，实时监控链路的稳定性。
l 支持telnet远程管理。
