一、概述

1、系统名称：巡检管理。

2、系统简介：巡检管理用于处理与本公司现场巡检相关的信息，如巡检计划、巡检轨迹、巡检视频记录、巡检设备设施数据等，通过系统可快捷、准确的进行巡检相关的管理工作。

二、建设目标

基于开放性好、兼容性强的业务流程管理平台，搭建巡检管理模块，完成本公司巡检管理。

三、技术需求

为保证系统的稳定性、可靠性，以及扩展性、集成性，需要在成熟的BPM/VMS/smarteye框架下，自定义开发本系统的业务功能。

在技术实现上，要求采用开放式的技术架构，客户端和服务端程序必须支持多种操作系统（至少包括Windows系列和Linux系列），支持主流的数据库（ORACLE、SQL-SERVER、MYSQL等）。

系统采用B/S架构，在中心机房部署服务器和应用系统。客户PC端通过浏览器，手机端通过相应APP即可使用。两者数据和功能共用，即同一平台，构建一套功能，两者同时呈现。尽可能降低系统的维护和使用成本，便于系统今后的推广应用。系统应采用先进的中间件技术，采用面向对象的方法进行开发，整个系统应具有低耦合、高内聚的特点。并采用集中式拓扑结构，同时支持多个采集程序和多个监控终端。监控终端界面需美观，显示直观，交互性强，支持自定义地图编辑。

VMS/smarteye系统功能，

1. 集成了视频监控典型的常用功能，包括录像（本地录像、云端录像（录像计划、下载计划-无线导出）、远程检索回放）、实时预览（PTZ云台操控、轮播、多屏操控等）、地图-轨迹回放、语音对讲-集群通话-PTT公网对讲-广播喊话、照片抓拍-上传-检索浏览、报警联动（SoS一键推流等）、AI算法集成等；

2. 高度优化的窄带弱网图传协议算法，可轻松应对各种无线、有线网络，从实时性、流畅性等均优于国标GB28181-2011/2016；

3. 支持行业主流的4G/5G执法记录仪、对讲机、布控球、无人机图传、车载监控/车载DVR/NVR、固定点监控摄像头（IPC/NVR）等不同厂商的设备融合互通、将语音调度、视频融合、GIS一张图事故/应急/灾害现场指挥系统调度等融为一体，实现统一调度、部门联动、资源共享、快速响应、高效处置，提高多部门联合协调行动能力；参加下图3、图9；

4. 支持所有主流的视频流媒体协议输入、输出，平台核心是私有smarteye协议，但也同时支持各种第三方网络协议设备接入以及协议的转换输出，包括国标GB28181、RTSP、RTMP、交通部部标JT808/1078、标准SIP等；可支持各类标准SIP的设备接入，可支持VoIP、语音网关/PBX等，可实现模拟对讲机、数字对讲机（DMR等）与公网对讲、执法记录仪、智能安全帽等设备的互通对讲，实现宽窄融合，公专对讲融合，参加下图1；

5. 高扩展性：单台服务器可支持8000路设备接入，8000个客户端登录，1024路视频并发；通过服务器级联，可实现系统的任意扩容，构建百万级可运营的视频信息综合服务器网络平台；可扩展支持服务器主从热备份（Linux/UNIX/信创）；

6. 开放性，提供丰富的C/S SDK，B/S WEB SDK（标注restful接口）实现与原有行业业务系统的快速融合，使得客户可以堆积木的方式快速搭建自己行业的客户端软件，实现业务+移动视频的完整系统；并支持各种语言，可快捷嵌入各类行业软件平台，例如电力、公交系统等；支持以插件/组件形式快捷定制各类行业业务；参加下图4；

7. 支持单点登录（LDAP等），可快速与第三方平台融合对接；

8. 软件平台100%中性，且高度可定制化； 部署简单、灵活、快速，可在公网、专网、局域网内任意架设实施；server可部署在WINDOWS、LINUX/UNIX/信创系统、安卓手机系统上；

9. 兼容性，多厂家视频融合平台，可兼容海康-宇视等固定点摄像头接入，通过国标GB28181实现多厂家设备的融合互通，实现移动与固定点监控的融合，可融合视频会议平台和终端，可接入所有CMSV6/7， CR8平台和设备，可通过GB28181实现与海康、宇视等国标平台的对接，可通过转码输出RTSP/ONVIF等流媒体与海康、依图等人脸识别后台系统对接，与国际流行的milestone平台无缝对接；可做国标28181主平台，亦可以下级平台的方式级联接上上级国标大平台；

10. 安全性，五级用户权限设计，充分保证系统访问安全无虞；支持对设备和用户的区域划分，分级管理；支持多服务器级联；

11. 支持本地视频加密和空中信道加密，参见图10，支撑客户端U盾硬件加密；

12. 极低的系统开销，极少的端口需求，整个系统仅需6个端口即可，相比其它厂家平台动辄几十几百上千的端口需求，smarteye系统极简的端口消耗源自十多年代码精雕细琢反复优化，可方便的穿过边界/网闸设备进入内网；

13. 同时支持C/S客户端和WEB浏览器B/S软件，安卓和 IOS 手机客户端，支持基于HTML5的视音频流媒体的chrome访问方式；

14. 支持设备的远程管理、固件升级、配置、诊断；所有软件模块均可在线诊断、在线升级；

15. 支持电子地图（baidu/google/高德等）、实时多设备轨迹和多设备历史轨迹回放以及地图标记，支持离线地图，支持archGIS等静态地图，支持高精度地图；

16. 单个客户端可支持同时打开不少于50路设备的视频；参加下图5；

17. 可支持设备间双向视频，远程协助，分享位置-导航-快速支援；

18. 多样的录像机制，包括手工上传、自动上传、自动录像、录像计划等，满足不同的应用场景；参加下图6；

19. 可扩展人脸比对、车牌识别及其它各种行业定制的AI视频智能识别算法； 参见图8

20. 全面支持信创系统，支持国产操作系统，麒麟等，以及国产数据库；

在系统的配置方面，应能根据实际的需要组合、配置出任意的业务处理流程，用这些可自定义的业务流程来实现巡检相关管理。通过3D地图显示相关巡检路线，通过报表系统，配置出业务上需要的报表，并可以多种图形呈现，并进行分析、比较。以上功能应尽可能可视化、图形化，即使无IT编程经验的人员也能方便维护。

提供灵活的门户定制功能，根据使用者的角色（身份和权限）的不同，系统呈现不同的菜单或功能。系统操作应该采用简单、直观的图形化界面，支持多种语言，最大程度地方便非计算机专业人员的使用，并提供统一的图形化的维护界面，维护人员通过简单的操作即可完成对整个系统的配置和管理。系统配置要求如下：

1、  数据字典：灵活组建所需要的字典库。

2、  组织模型：满足多维度组织体系和岗位体系，从不同角度维度的组织来分析业务数据。

3、  岗位体系：支持一人多岗，从而满足同一个人员在不同职能岗位上的工作需求。

4、  角色管理：全面组各类性质人员群组，并对应各自权限在系统中操作。

5、  权限体系：公用的权限体系，全方位在工作流，表单，卡片等调用权限设置。

6、  表单制作：灵活的组建所需表中栏目字段，定义各栏目字段要求，灵活设计所需页面样式，满足多样化设计页面。

7、  流程制作：电子化企业工作流程，打通业务运作各个环节，提升企业运营效率，满足分叉合并，并行或行处理。同时与表单制作的联合使用，可构建出不同的应用模块，如巡检模块、设备管理模块、安全管理模块、人员定位模块等。

8、  文档管理：实现相关附件及相关文档的上传，编辑，在线预览与编辑功能。

9、  报表定制：可设计获取表中数据并以各种图形形成分析报表，也可设计形成明细数据表。

10、数据接口：有标准的接口方式，方便后续巡检模块、设备管理模块、安全管理模块、人员定位等系统实现集成。

11、移动办公：通过相关软件实现数据上传、查阅、提醒。并实现可视化配置，与PC端同步。

四、功能建设范围

1、  系统功能包含：系统管理、权限管理、组织架构、系统日志、在线用户、流程监控、巡检计划、巡检轨迹、巡检视频等。

2、  系统的界面友好，操作简便明了。

3、  预留好对应接口，方便后续与其他系统集成，如设备管理、安全管理等，形成公司内部综合安全管理平台。

4、  配备相应的巡检所需要的硬件。

五、功能需求

1、业务需求描述

对我司巡检相关方面管理，功能描述如下：

功能内容	细则概述
系统管理	用户及角色管理
权限管理	人员权限、巡检计划的下发、执行、轨迹、视频的回放等、部门数据权限管理、栏目访问权限管理
组织架构	公司、部门、班组、职务及岗位管理
系统日志	系统每日运行日志
在线用户	系统在线人员显示
流程监控	流程监控台，查看系统中所有工作流业务的运行状态
人员管理	人员基础档案信息等
3D地图	现场3D地图、可根据需求缩放、转向
硬件管理	对防爆执法记录仪、防爆终端、定位卡等的管理
巡检点管理	巡检点所需填写的参数，及阈值上下限
巡检计划	下发巡检计划，巡检计划的查询等
巡检执行	巡检过程中的具体情况录入
巡检记录	巡检后的报表、巡检轨迹、巡检视频的回放等
硬件	可兼容与本系统相关的各类硬件设备并从各硬件提取所需要数据

2、管理平台要求

管理平台建设是应用系统的基础，可直接使用成熟的软件平台，为了加快建设的进程，降低建设的风险。作为应用软件系统的底层支撑，应具备高度的可靠性和可扩展性。管理平台是信息化建设的底层平台，基于分布式多层构架和组件技术构建，具有跨领域和通用性的特质。该平台应兼顾稳定性、伸缩性、安全性、可扩展性、平台兼容性以及效率等方面的要求。在功能组件方面，应用支撑平台应提供强大的流程、用户、角色、业务表单等定制工具，实现图形化的审批流程自定义和表单自定义功能。管理平台应具有良好的灵活性：不限制信息使用节点的性质（人、部门、岗位、角色都可），丰富多样化的文档模板定制功能（浏览、审核、批复、修改等，所见即所得），灵活的信息流转顺序等，应能根据用户实际的需要，组合出任意的业务处理流程，利用这些可自定义的流程来处理业务。

应用支撑平台应具有以下的基本功能和组件：

2.1、3D地图

通过绘制3D地图，地图中包含相关位置信息，从而实现人员实时位置信息以及巡检线路。

2.2、公共数据字典维护

灵活组建所需要的字典库。整个系统需要下拉选择或者弹出选择的列表的都在选择项里设置，“选择项”(select字段维护)可以根据具体需求增、删、改。

2.3、组织模型&岗位体系

图形化组织结构以及岗位体系的构建，最终落实权限到人。人的调动不会影响整体的组织、岗位体系与对应的权限。能实现一人多岗。

2.4、角色管理

全面组各类性质人员群组，并对应各自权限在系统中操作。

2.5、权限体系

公用的权限体系，全方位在工作流，表单，卡片等调用权限设置。

2.6、工作流系统

工作流系统必须采用可拖拽的图形化设计器，实现流程定制功能，同时要求流程的定制与组织架构绑定；工作流系统能够具备对复杂流程模式的支持，如并行、回退、条件分支等，同时支持子流程嵌套以及流程脚本语言编写；工作流系统还必须支持对各流程环节的编辑和控制功能；

2.7、表单定制工具

电子表单是在流程中使用的信息载体。在实际工作中，审批工作流是针对相应流程使用的处理信息表单。

表单定制工具要求是一个图形化的应用软件，可以开发出动态页面应用，其结果可保存为XML并具有数据库访问能力，只要经过简单培训的工作人员都可以自己动手制作表单。

表单定制工具要求以可拖拽的图形化界面方式实现表单的定制和编辑，支持多种业务文档类型，能够对各种表单元素进行处理，同时要求表单的定制与组织架构无缝结合，在表单定制操作上要求具有较强的可用性和便利性。

2.8、知识文档

公司相关文件、附件分类存档，快速检索查询，在线预览与编辑。

2.9、APP集成平台

手机端APP通过相应软件即可使用。两者数据和功能共用，即同一平台，构建一套功能，两者同时呈现。尽可能降低系统的维护和使用成本，便于系统今后的推广应用。

3、硬件

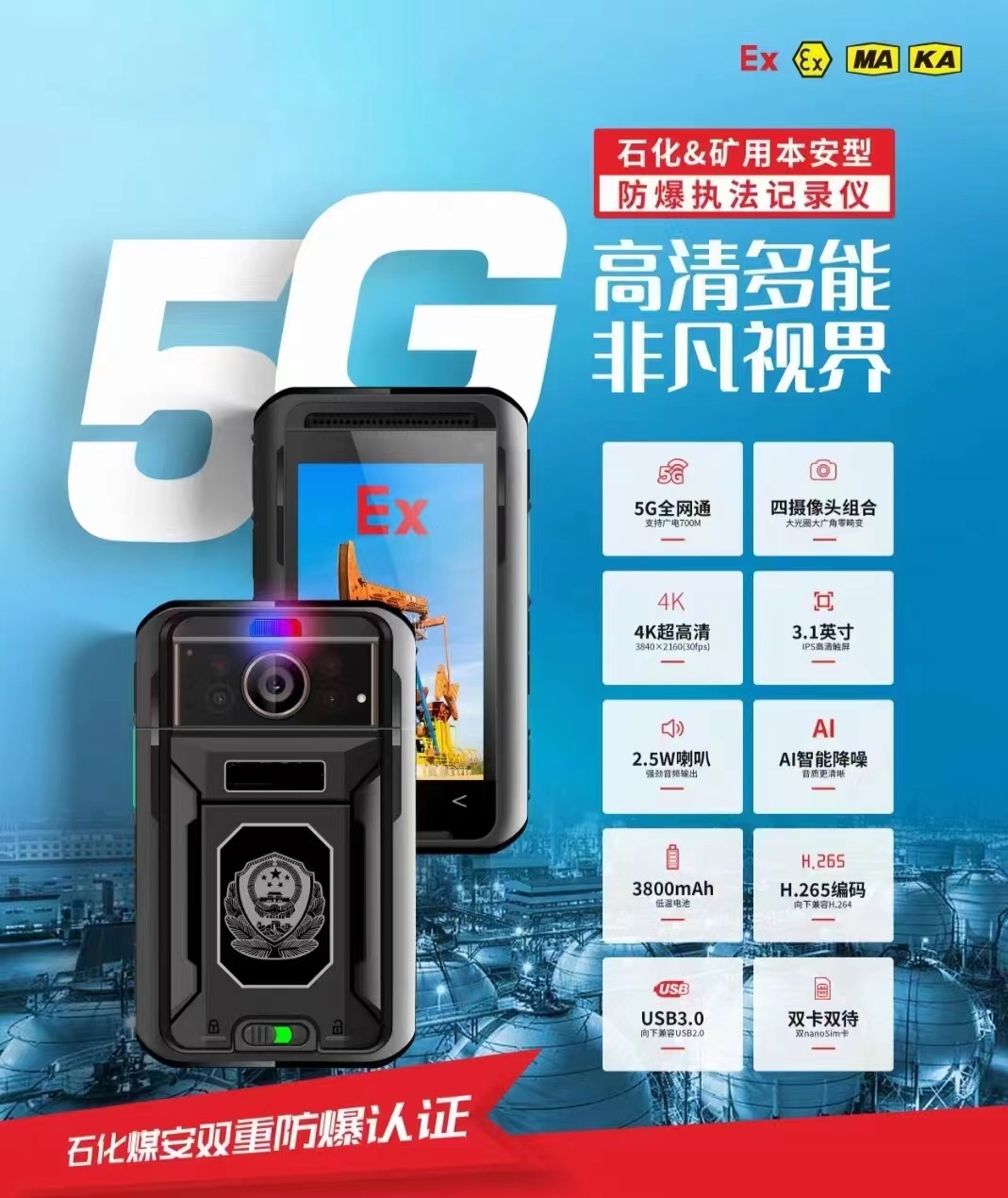

结合系统配备防爆视频记录仪，防爆智能安全帽，防爆等级要求应符合防爆等级应符合国家GB\T3836-2021中1区防爆标准。
